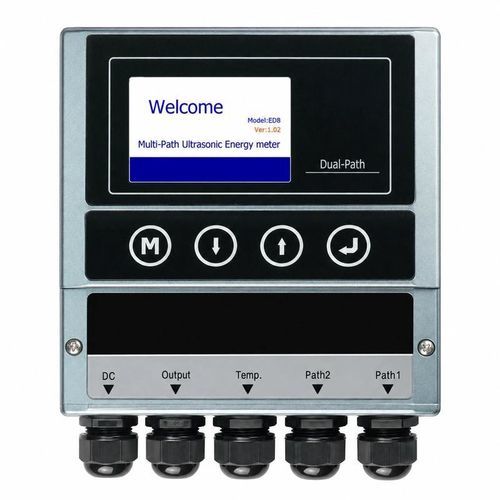

Contador de energía térmica digital BBUEM-DP

por ultrasonidos4-20 mAModbus

Resumen del producto
El BBUEM-DP es un contador de energía térmica ultrasónico fijo de doble trayecto, diseñado para grandes sistemas de agua fría, agua caliente y energía térmica. Combina la medición de caudal ultrasónica de doble trayecto con sensores de temperatura emparejados ida/vuelta para calcular la energía de calefacción o refrigeración a partir del caudal de líquido y la diferencia de temperatura. Los sensores clamp-on son estándar para instalación no intrusiva; los sensores sumergibles están disponibles como opción.

Características clave

• Medición de caudal por tiempo de tránsito ultrasónico de doble trayecto para mayor estabilidad
• Cálculo de energía de calefacción y refrigeración a partir del caudal y ΔT ida/vuelta
• Precisión del caudal: ±0,5 % del valor medido
• Precisión de energía calefacción/refrigeración: ±1,0 %
• Rango de tamaños de tubería: 25 a 5000 mm
• Sensores de temperatura emparejados con error de emparejamiento 0,02 °C
• Salidas: 4–20 mA, pulsos/OCT, relé
• Comunicación: RS485 con protocolo Modbus
• Sensores clamp-on estándar; transductores sumergibles opcionales

Aplicaciones típicas

• Plantas centrales de agua fría y calderas
• Monitorización energética HVAC en edificios de gran tamaño
• Redes de calefacción y refrigeración distrital
• Sistemas industriales de agua de refrigeración e intercambiadores de calor
• Sistemas de servicios y gestión energética de planta
• Medición de energía térmica en tuberías de gran diámetro

Principio de medida
Dos trayectos ultrasónicos miden las diferencias de tiempo de tránsito para determinar la velocidad de flujo en la misma tubería. La energía térmica se calcula a partir del caudal medido y de la diferencia de temperatura entre ida y vuelta.

Especificaciones técnicas

• Principio de medición del caudal: tiempo de tránsito ultrasónico de doble trayecto
• Rango de velocidad: 0 a ±12 m/s
• Precisión del caudal: ±0,5 % del valor medido
• Precisión energía calefacción/refrigeración: ±1,0 %
• Error de emparejamiento de temperatura: 0,02 °C
• Tamaño de tubería: 25 a 5000 mm
• Rango de medición de temperatura: 2 a 105 °C
• Salida analógica: 4–20 mA, carga máx. 750 Ω
• Salida de pulsos: 0–9999 Hz, OCT
• Salida de relé: SPST, máx. 1 Hz
• Comunicación: RS485, protocolo Modbus
• Alimentación: 24–36 VCC
• Pantalla: TFT LCD de 3,5" 480 × 320
• Temperatura de operación del transmisor: -40 a 60 °C
• Temperatura transductor estándar: -40 a 80 °C
• Humedad: hasta 95 % HR, sin condensación
• Carcasa del transmisor: aluminio inyectado
• Longitud de cable transductor estándar: 10 m
• Longitud de cable del sensor de temperatura: 5 m

Opciones de sensores

• Caudal: estándar — transductores ultrasónicos clamp-on; opcional — transductores ultrasónicos sumergibles
• Temperatura: estándar — sensores de temperatura clamp-on; opcional — sensores de temperatura sumergibles

Información de selección

• Diámetro exterior y espesor de pared de la tubería
• Material de la tubería y recubrimiento interior, si procede
• Medio de calefacción o refrigeración (agua, mezclas de glicol, etc.)
• Rango de temperaturas de suministro y retorno
• Rango de caudales esperado y perfil de flujo
• Requisito de sensor clamp-on o sumergible
• Longitud de cable y enrutamiento requeridos
• Salidas e interfaces de comunicación necesarias (4–20 mA, pulsos, RS485/Modbus)
