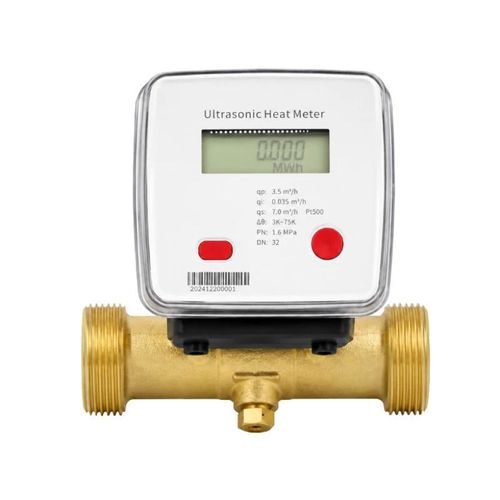

Contador de energía térmica por ultrasonidos BBUEM-R

RS485inalámbricoIoT

Resumen del producto
El BBUEM-R es un contador de energía en línea que utiliza medición ultrasonica por tiempo de tránsito junto con la medición de temperatura de ida y retorno para calcular la energía de calefacción y refrigeración. No tiene partes mecánicas móviles y está diseñado para edificios residenciales y comerciales, redes de calderas, estaciones de intercambio térmico y sistemas de calefacción/refrigeración distrital. Disponibles tamaños DN15 a DN200. El equipo admite medición en sentido directo e inverso, detección de caudales bajos, almacenamiento de datos local y lectura remota mediante RS485, M‑Bus o infrarrojos; NB‑IoT y LoRaWAN son opciones disponibles.

Características clave

• Medición de energía de calefacción y refrigeración
• Instalación integrada en línea sin componentes móviles
• Medición ultrasónica de doble canal por tiempo de tránsito
• Rango de medida R100
• Medición en sentido directo e inverso
• Funcionamiento inteligente de bajo consumo
• Almacenamiento de datos local durante 24 meses
• Protección IP68
• Unidades de energía seleccionables (kWh, GJ, Gcal)

Especificaciones de caudal
Tamaño nominal | Caudal permanente Q3 | Caudal máximo Qs | Caudal mínimo Qi
DN15 | 1.5 m³/h | 3.0 m³/h | 0.015 m³/h
DN20 | 2.5 m³/h | 5.0 m³/h | 0.025 m³/h
DN25 | 3.5 m³/h | 7.0 m³/h | 0.035 m³/h
DN32 | 6.0 m³/h | 12 m³/h | 0.06 m³/h
DN40 | 10 m³/h | 20 m³/h | 0.10 m³/h
DN50 | 15 m³/h | 30 m³/h | 0.15 m³/h
DN80 | 40 m³/h | 80 m³/h | 0.40 m³/h
DN100 | 60 m³/h | 120 m³/h | 0.60 m³/h
DN150 | 150 m³/h | 300 m³/h | 1.50 m³/h
DN200 | 250 m³/h | 500 m³/h | 2.50 m³/h

Aplicaciones típicas

• Submedición de calefacción en viviendas
• Facturación energética en edificios y locales comerciales
• Sistemas de calefacción y refrigeración por distrito
• Redes de calderas y estaciones de intercambio térmico
• Gestión energética de edificios y telelectura

Especificaciones técnicas

• Tamaños nominales: DN15 a DN200
• Rango de medida: R100
• Clase de exactitud: Clase 2
• Rango de diferencia de temperatura: 3 a 75 K
• Rango de temperatura: 4 a 95 °C
• Presión máxima de trabajo: 1,6 MPa
• Construcción: integrado en línea
• Protocolos/estándares: CJ/T 188‑2018, EN 1434
• Interfaces de datos: RS485, M‑Bus, infrarrojos
• Comunicación inalámbrica opcional: NB‑IoT, LoRaWAN
• Batería: litio 3,6 V
• Vida útil de la batería: 6, 11 o 15 años
• Protección: IP68
• Temperatura ambiente: -15 a +70 °C
• Humedad ambiente: <100% RH
• Entorno electromagnético: E1
• Almacenamiento de datos: 24 meses
• Corriente estática: <12 μA
• Corriente media de funcionamiento: <25 μA
• Unidades de energía: kWh, GJ o Gcal
