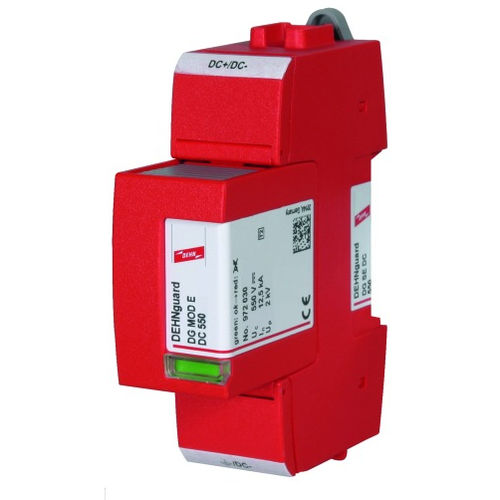

Protector de sobretensión tipo 1 + 2 DG SE DC 900

de tipo 2para alimentación continuacon teleseñalización

Resumen
Protección de instalaciones de baja tensión y circuitos de corriente continua frente a sobretensiones por rayo y conmutación. Idóneo para instalación según el concepto de zonas de protección contra rayos, en los límites desde 0B – 1 en adelante.

Características clave

• Descargador combinado / limitador de sobretensiones universal formado por una base y un módulo de protección enchufable
• Concepto de equipo diseñado específicamente para su uso en circuitos de corriente continua (DC)
• Potente dispositivo de conmutación en CC (DCD) para evitar daños por incendios causados por arcos en DC
• Posibilidad de uso sin fusible previo en aplicaciones definidas (según variante)
• Indicación de estado/avería mediante indicador verde/rojo en la ventana de inspección
• Reemplazo del módulo de protección sin herramientas gracias al sistema de bloqueo con botón de liberación

Variantes representativas de la familia (ejemplos)

• DG M DC ACI 1250 FM — Nº de pieza 972150 — Limitador modular para aplicaciones DC; contacto de señalización remoto flotante; clasificación SPD Tipo 2; I_n (8/20 µs): 10 kA; I_max: 20 kA; SCCR máx.: 5 kA.
• DG ME DC ACI 1250 FM — Nº de pieza 972147 — Limitador combinado corriente de rayo + sobretensión para DC; tipo 1+2 (circuito Y); I_imp (10/350 µs): 5 kA; I_n (8/20 µs): 12,5 kA; nivel de protección (DC+ → DC-): < 3,75 kV; SCCR máx.: 5 kA.
• DG SE DC 60 — Nº de pieza 972110 — Limitador unipolar modular para 60 V DC; I_n: 12,5 kA; U_P ≤ 0,5 kV; resistencia a cortocircuito sin fusible (DC): 300 A.
• DG SE DC 900 — Nº de pieza 972140 — Unipolar para 900 V DC; I_n: 12,5 kA; U_P ≤ 3,0 kV; resistencia a cortocircuito sin fusible (DC): 100 A.

Detalles del producto y texto para licitación (resumen)

• Limitadores modulares enchufables para aplicaciones DC, disponibles como combinados (ME / ME+SE) y unipolares (SE); variantes FM con contacto de señalización remoto flotante.
• Diseñados para equipos de carga DC y circuitos de alimentación DC con tensiones nominales hasta 1250 V DC, 1000 V DC, 900 V DC, 550 V DC, 242 V DC, 60 V DC según variante.
• Indicador mecánico de estado/avería y sustitución sin herramientas que facilitan mantenimiento e inspección.
• Algunas variantes combinadas emplean varistor sin corriente de fuga + tubo de descarga para ofrecer protección Tipo 1+2.

Características técnicas / especificaciones

• Clasificación SPD: Tipo 2 (EN / IEC 61643-11 / 61643-41 según variante)
• I_n (8/20 µs): típ. 10 kA o 12,5 kA según variante
• I_max (8/20 µs): hasta 20 kA en algunas variantes
• I_imp (10/350 µs) para variantes combinadas: 5 kA
• U_C (tensión continua máxima) ejemplos: 60 V DC, 242 V DC, 550 V DC, 900 V DC, 1000 V DC, 1250 V DC
• Nivel de protección U_P ejemplos: ≤ 0,5 kV; ≤ 1,25 kV; ≤ 2,0 kV; ≤ 3,75 kV
• Resistencia a cortocircuito (SCCR) ejemplos: 5 kA (algunos combinados), 300 A (tipos SE sin fusible), 100–300 A según variante
• Contacto de señalización remota: contacto conmutador flotante en variantes FM
• Dispositivo de conmutación DC: DCD presente en muchas variantes para conmutación segura y supresión de arcos
