Protector de sobretensión de tipo 2 DG ME DC Y 1000 FM

de instalación eléctricacon teleseñalizaciónpara alimentación continua

Descripción corta
Descargador de sobretensiones modular para aplicaciones de corriente continua con contacto de señalización remota flotante.

Características clave

• Descargador combinado universal compuesto por una parte base y un módulo de protección enchufable
• Concepto de dispositivo desarrollado específicamente para su uso en circuitos de corriente continua
• Potente dispositivo de conmutación en CC (DCD) que evita daños por incendio causados por arcos de conmutación en CC
• Uso sin fusible de respaldo adicional en aplicaciones definidas
• Indicación de estado/avería mediante indicador de bandera verde/rojo en la ventana de inspección
• Fácil reemplazo de los módulos de protección sin herramientas gracias al sistema de bloqueo con botón de liberación del módulo
• Contacto de señalización remota flotante (contacto de conmutación)
• Diseño modular y enchufable; anchura de 6 módulos DIN

Detalles del producto / Especificaciones para licitación

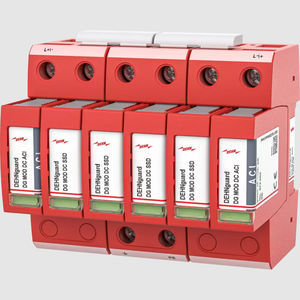

Dispositivo de protección contra sobretensiones Tipo 2, DG M DC ACI 1250 FM
Descargador modular y enchufable para aplicaciones CC, anchura de 6 módulos DIN
Indicación mecánica de funcionamiento/avería
Descargador Tipo 2 similar a EN / IEC 61643-41
Constituido por combinación de interruptor/ruptor de chispa
Especialmente para su uso en equipos de carga CC hasta 1.250 V CC
Tensión máxima continua de servicio (+ --> -): 1250 V CC
Corriente de descarga nominal (8/20 µs): 10 kA
Contacto de señalización remota flotante como contacto de conmutación
Ensayado frente a vibraciones y choques según EN 60068
Cumple IEC 61851-23

Detalles técnicos (tabla)
Clasificación SPD similar a EN IEC 61643-41: Tipo 2
Corriente de descarga nominal (8/20 µs) (In): 10 kA
Corriente máxima de impulso nominal (8/20 µs) (Imax): 20 kA
Capacidad máxima de soportar cortocircuito (ISCCR): 5 kA
Tipo de contacto de señalización remota: contacto de conmutación

Aplicación / Descripción funcional
Descargador combinado universal con parte base y módulo de protección enchufable para la protección de instalaciones de baja tensión contra sobretensiones.
Concepto del dispositivo y dispositivo de conmutación DCD diseñados para un funcionamiento seguro en circuitos de corriente continua y para su uso en equipos de carga CC hasta 1.250 V CC.
Indicación mecánica de funcionamiento/avería y fácil sustitución de los módulos de protección sin herramientas.

Especificaciones técnicas

• Brand: DEHN
• Tipo / Modelo: DEHNguard M DC ACI 1250 FM
• Ref. : 972150
• GTIN (EAN): 4013364530850
• Tensión máxima continua de servicio: 1250 V CC
• Corriente de descarga nominal (8/20 µs): 10 kA
• Corriente máxima de impulso nominal (8/20 µs): 20 kA
• Capacidad máxima de soportar cortocircuito (ISCCR): 5 kA
• Señalización remota: contacto de conmutación flotante
• Anchura: 6 módulos DIN (modular, enchufable)
• Normas / Ensayos: EN / IEC 61643-41 (Tipo 2), EN 60068 (vibraciones/choques), IEC 61851-23
• Unidad de embalaje: 1 ST
