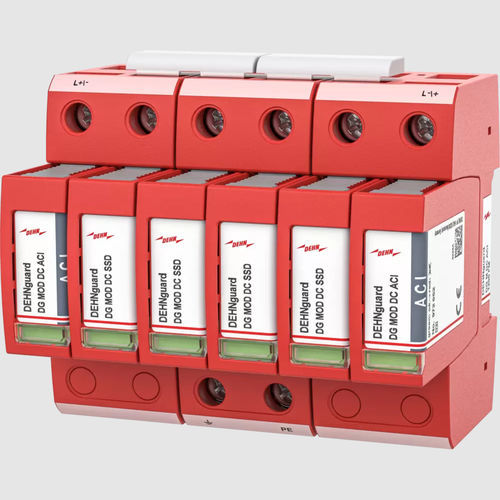

Protector de sobretensión de tipo 2 DG M DC ACI 1250 FM
de instalación eléctricacon teleseñalizaciónpara alimentación continua

Protector de sobretensión de tipo 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - de instalación eléctrica / con teleseñalización / para alimentación continua
Protector de sobretensión de tipo 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - de instalación eléctrica / con teleseñalización / para alimentación continua
Protector de sobretensión de tipo 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - de instalación eléctrica / con teleseñalización / para alimentación continua - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de tipo 2
Aplicaciones
con teleseñalización, de instalación eléctrica, para alimentación continua, contra los arcos eléctricos
Otras características
con indicador de defectos, combinado, modulable, DC, enchufable
Tensión

1.250 V

Corriente primaria

Mín.: 10.000 A

Máx.: 20.000 A

Descripción

Overview
  • Limitador combinado universal compuesto por una parte base y un módulo de protección enchufable
  • Concepto de dispositivo desarrollado específicamente para circuitos de CC y equipos de carga DC
  • Dispositivo de conmutación DCD integrado que reduce el riesgo de incendio por arcos de conmutación en CC
  • Uso posible sin fusible de respaldo adicional en aplicaciones definidas
  • Indicación de estado de funcionamiento / fallo mediante bandera mecánica verde / roja en la ventana de inspección
  • Sustitución de módulos de protección sin herramientas gracias al sistema de bloqueo con botón de liberación


Variant — DEHNguard M DC ACI 1250 FM (Part No. 972150)
Limitador de sobretensiones modular para aplicaciones DC; con contacto de señalización remota flotante.
  • Dispositivo de protección contra sobretensiones Tipo 2, DG M DC ACI 1250 FM
  • Limitador modular enchufable
  • Para aplicaciones DC, anchura de 6 módulos DIN
  • Indicación mecánica de estado de funcionamiento / fallo
  • Limitador Tipo 2 similar a EN / IEC 61643-41
  • Compuesto por combinación interruptor / gap de chispa
  • Especialmente para uso en equipos de carga DC hasta 1.250 V
  • Tensión continua máxima de servicio (+ --> -): 1250 V CC
  • Corriente de descarga nominal (8/20 µs): 10 kA
  • Corriente máxima de impulso nominal (8/20 µs): 20 kA
  • Capacidad máxima de soportar cortocircuitos (ISCCR): 5 kA
  • Contacto de señalización remota flotante como contacto conmutador


Technical details (Part No. 972150)
  • Clasificación SPD similar a EN 61643-41 / IEC 61643-41 — Tipo 2
  • Corriente de descarga nominal (8/20 µs) (In) — 10 kA
  • Corriente máxima de impulso nominal (8/20 µs) (Imax) — 20 kA
  • Capacidad máxima de soportar cortocircuitos (ISCCR) — 5 kA
  • Tipo de contacto de señalización remota — contacto conmutador
  • Datos técnicos ampliados — ver documentación de variante


Additional product information / Tender specification (Part No. 972150)
  • Dispositivo de protección contra sobretensiones Tipo 2, DG M DC ACI 1250 FM
  • Limitador modular enchufable
  • Para aplicaciones DC, anchura de 6 módulos DIN
  • Indicación mecánica de estado de funcionamiento / fallo
  • Limitador Tipo 2 similar a EN / IEC 61643-41
  • Compuesto por combinación interruptor / gap de chispa
  • Especialmente para uso en equipos de carga DC hasta 1.250 V
  • Tensión continua máxima de servicio (+ --> -): 1250 V CC
  • Corriente de descarga nominal (8/20 µs): 10 kA
  • Contacto de señalización remota flotante como contacto conmutador
  • Probado contra vibraciones y choques según EN 60068
  • Cumple IEC 61851-23


Technical specifications
  • Familia de producto: DEHNguard ME/SE DC ... (FM)
  • Diseño: limitador combinado modular (parte base + módulo de protección enchufable)
  • Uso previsto: circuitos DC, incluidos equipos de carga DC (variantes hasta 1250 V CC)
  • Señalización remota: contacto conmutador flotante (según variante)
  • Dispositivo DCD: evita daños por incendio debidos a arcos de conmutación en DC (según variante)
  • Clasificación SPD: Tipo 1+2 o Tipo 2 dependiendo de la variante y configuración
  • Corriente de descarga nominal (8/20 µs): valores típicos 10 kA o 12,5 kA (dependiente de la variante)
  • Corriente máxima de impulso nominal (8/20 µs): hasta 20 kA
  • Corriente de impulso de rayo (10/350 µs): p. ej. 5 kA en variantes combinadas (ME)
  • Niveles de protección de tensión (Up): dependen de la variante (ejemplos: <0.5 kV, <1.25 kV, <2.0 kV, <3.0 kV)
  • Capacidad de soportar cortocircuitos (SCCR): dependiente de la variante (ejemplos: 5 kA, 300 A, 25 kA, etc. según modelo y condiciones de fusible de respaldo)
  • Tensión continua máxima de servicio (UC): ejemplos de variantes: 60 V CC, 242 V CC, 550 V CC, 900 V CC, 1000 V CC, 1250 V CC
  • Anchos de módulo: variantes desde 1.5 módulos hasta 6 módulos DIN (según modelo)
  • Indicación de fallo: bandera mecánica verde / roja en la ventana de inspección
  • Sustitución de módulos: sistema de bloqueo enchufable sin herramientas con botón de liberación
