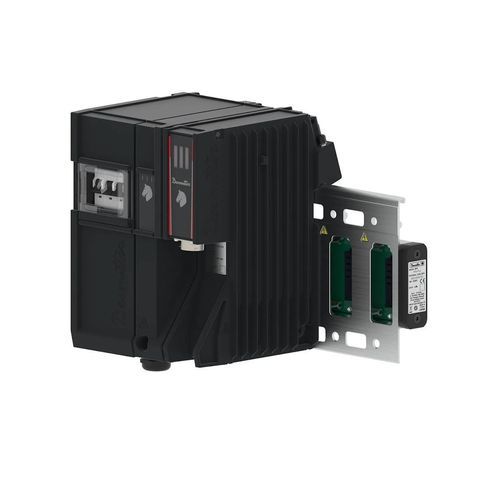

Unidad de atornillado con mando a distancia MULTI

automatizadacontrolada por PCmodulable

Descripción general
MULTI es un sistema modular de apriete multihusillo diseñado para estaciones compactas e instalaciones montadas en máquina. Soporta control remoto y trazabilidad mediante la plataforma CONNECT y gestiona de 1 a 40 husillos (sincronizados o independientes).

Diseñado para

• Estaciones de montaje de espacio reducido e integración en máquina
• Tareas de apriete multipunto de alta densidad
• Control centralizado de procesos y trazabilidad

Principales beneficios

• Reducir la huella de la estación y la complejidad del cableado
• Mantener la continuidad de producción con reinicio rápido y hot-swap
• Gestionar activos y resultados de apriete centralizadamente vía CONNECT

Características clave

• Arquitectura modular: escalable de 1 a 40 husillos
• Huella compacta: ejemplo 0,2 m²; menos de 1 m para configuración 4x10
• Reinicio rápido: reinicio de unidad de estación en ~30 s
• Cambio de herramienta en caliente: M-Drive permite ~6 s
• Gestión de cables optimizada para instalación y mantenimiento
• Control remoto e integración con CONNECT para gestión y trazabilidad

Componentes del sistema (resumen)

• M-PowerBox: caja de alimentación compacta, entrada única 380–480 V / 3~; encadenamiento hasta 4 unidades para sincronizar hasta 4x10 herramientas
• M-ModuRack: distribución centralizada de potencia, comunicación y seguridad para reducir cableado
• M-SafetyBox: gestión de seguridad y conectividad CONNECT; salida 24 VDC, Ethernet, parada de emergencia Cat.3 PL e, Quick Stop, soporte Fieldbus (p.ej. ProfiSafe)
• M-Drive: gestiona husillos fixturados Desoutter EFM; refrigeración sin ventilador, acceso frontal al cable, mantenimiento con un tornillo, hot-swap ~6 s
• Husillos EFM: gama 1–2000 Nm con alta precisión y repetibilidad

Trazabilidad y calidad
MULTI utiliza CONNECT para captura de resultados en directo (par, ángulo, curvas), transferencia/almacenamiento y procesos automáticos de acción NOK. Estrategias admitidas: par, ángulo, análisis de curvas, detección de asiento y punto de cedencia para ensamblajes complejos.

Casos de uso y adaptabilidad

• Células cobot compactas y estaciones montadas en máquina
• Ensamblajes de ruedas/transmisión y aplicaciones de apriete de alta densidad
• Instalaciones escalables con seguridad integrada y control centralizado

Especificaciones técnicas

• Modelo: MULTI
• Husillos soportados: 1 a 40 (modular)
• Huella ejemplo: ~0,2 m² (4x10 < 1 m)
• Tiempo de reinicio: ~30 s (unidad de estación)
• M-PowerBox: 380–480 V / 3~ ; encadenamiento hasta 4 unidades
• M-SafetyBox: salida 24 VDC, Ethernet, parada emergencia Cat.3 PL e, Quick Stop, soporte Fieldbus
• M-Drive: refrigeración sin ventilador, acceso frontal cable, hot-swap ~6 s
• Rango EFM: 1–2000 Nm
• Plataforma: CONNECT para gestión de activos, trazabilidad y UI de mantenimiento
