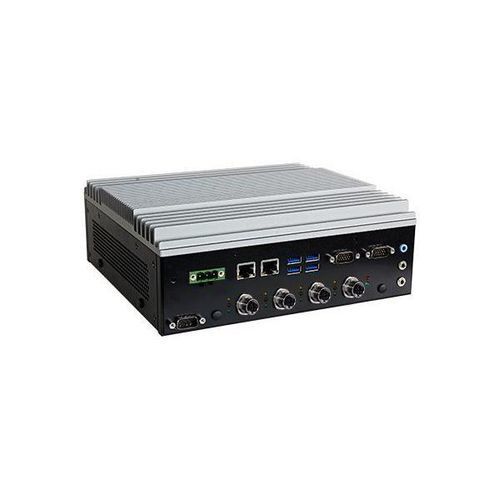

Computadora expansión VC500-CMS

de paredembarcada10th Generation Intel® Core™

Descripción general del producto

• Sistema integrado en el vehículo de alto rendimiento sin ventilador
• Soporta procesadores Intel® Xeon/Core™/Pentium/Celeron de 10ª generación
• 4 puertos PoE o 2 puertos 10G SFP+
• 1 ranura miniPCIe y 4 ranuras M.2 para módulos de bus CAN/LTE/5G/WiFi/Almacenamiento
• 2 puertos DIO de 16 bits aislados KV
• Soporta módulo M.2 B key 3042/3052 5G-NR con doble SIM
• Soporte de gestión Oob bajo petición
• 15 años de soporte del ciclo de vida de la CPU hasta Q1' 34 (basado en Intel IOTG Roadmap)

Características principales

• Temperatura exterior: -20~70°C
• Diseño sin ventilador
• Mini PCIe
• Expansión múltiple
• 15 años de soporte del ciclo de vida de la CPU
• DDR4
• Triple pantalla independiente
• Tensión exterior: 9~48V CC

Certificaciones

• Certificación RoHS
• Certificación CE
• Certificación FCC
• Certificación UKCA
• Certificación E-Mark (E24)

Especificaciones técnicas

• Procesador: Procesadores Intel® Xeon/Core™/Pentium/Celeron de 10ª generación, zócalo LGA 1200. Las opciones incluyen Xeon-1270TE, Core™ i9-10900TE, i7-10700TE, i5-10500TE, i3-10100TE, Pentium® G6400TE, Celeron® G5900TE.
• Chipset: Chipset Intel® Q470E, W480E, o H420E dependiendo del modelo.
• Memoria: Doble ranura SO-DIMM (tipo horizontal) con soporte antivibración. Doble canal DDR4 2933/2666/2400/2133 SDRAM, hasta 64GB. Soporte ECC sólo para el procesador Xeon-1270TE.
• BIOS: AMI SPI 256Mbit
• Gráficos: Gráficos Intel® UHD 630 (integrados en el procesador). Características: OpenGL 4.5, DirectX 12, OpenCL 2.1. Decodificación HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9. Codificación HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9. Visualización: Soporta DP++/DP 1.4, Resolución hasta 4096x2304 @60Hz para DP, 1 x HDMI con orificio de bloqueo, 2 x puertos DP con orificio de bloqueo. Pantallas triples: 1 HDMI + 2 DP++.
• Almacenamiento: Externo: 2 x bahías para unidades SATA de 2,5" intercambiables con cerradura en el panel trasero, admite RAID 0/1. Interno: 1 x ranura M.2 2280 M Key, soporta dispositivos 2242, 2260 & 2280 y SSD NVME, señal PCIe x4 & SATA, soporta función de arranque.
• Audio: Realtek ALC888. Interfaz: 1 x entrada de micrófono y 1 x entrada de línea (frontal), 1 x salida de línea, 1 x entrada de micrófono y 1 x entrada de línea con conectores de audio de 3,5 mm (E/S frontal).
• Ethernet: 1 x Intel® i219LM con soporte iAMT11.0 (sólo Core i7/i5), 1 x Intel® i210IT. E/S frontal: 2 puertos RJ45 GbE.
• Indicadores LED: 1 x actividad de almacenamiento (rojo), 1 x estado de alimentación (amarillo), 2 x programables de propósito general (verde, azul).
• E/S frontal: Ethernet: 2 puertos RJ45 GbE. Serie: 1 x puertos DB-9 RS232 (COM 5). USB: 4 x USB 3.1 Gen2 (Q470E/W480E), 2 x USB 3.1 Gen2 (H420E). Audio: 1 salida de línea, 1 entrada de micrófono y 1 entrada de línea con conectores de audio de 3,5 mm. DIO: 2 puertos DIO aislados mediante 2 conectores hembra DB-15 (Q470E/W480E), compatible con DI de 8 bits y DO de 8 bits con aislamiento de 2KV. Antena: 2 x orificios de antena. Entrada DC: conector de bloque de terminales de 3 patillas. OOB: Puerto RJ45 opcional para gestión OOB. PoE/10G: 4x puertos PoE 802.11af en conectores RJ45 o M12 con codificación X, máx. 15,4W (lado PSE) o 2x puertos de fibra 10G en jaula SFP+ basados en el controlador Ethernet Intel X710-BM2 (Q470E/W480E).
• Salida trasera: Serie: 4 x DB-9 puertos RS232/422/485 por selección de BIOS (COM 1/2/3/4). USB: 4 x USB 3.1 Gen2. Pantalla: 2 puertos DP++, 1 puerto HDMI. Botones: 1 botón de encendido, 1 botón de reinicio. Interruptor: interruptor remoto de 2 pines. Antena: 2 orificios para antena. SIM: 3 ranuras SIM accesibles con tapa. CANBus: 2 x puertos DB-9 para bus CAN (opcional).
• Side I/O: Agujero de antena: 2 x agujeros de antena en el lado derecho, 2 x agujeros de antena en el lado izquierdo.
• Internal I/O: Serial: 1 x 2x5 pin block header para RS232. Mini PCIe: 1 x ranura mini PCIe con soporte SIM en la placa frontal, Soporta WiFi/BT/LTE o módulo de bus CAN. M.2: Un total de 3 ranuras M.2 (1 x 2230 E-key slot (PCIe x1 & USB2.0), 1 x 3042/3052 B-key (USB3.0 & PCIex1) con doble ranura SIM en la placa frontal, 1 x 2242/2280 M-Key-slot (PCIe gen3 x4 & SATA) compatible con memoria Intel® Optane y NVMe).
• Enfriamiento: Enfriamiento pasivo (sin ventilador)
• Seguridad: Compatible con dTPM2.0 por defecto (desactivado por la configuración de la BIOS), fTPM2.0 opcional compatible (Q470E/W480E).
• Monitorización de hardware: Soporta femto-acelerómetro de 3 ejes, escala ±2g/±4g/±8g/±16g seleccionable por el usuario, soporta detección de orientación 6D/4D, detección de caída libre, detección de movimiento y sleep-to-wake y return-to-sleep.
• Alimentación: Tipo: conector de 3 pines 3W3 (Q470E/W480E), bloque de terminales de 3 pines (H420E). Alimentación: Amplio rango 9~50VDC con gestión de alimentación (retardo de encendido/apagado) y encendido.
• Soporte de SO: Microsoft: Windows 10 IoT Enterprise RS5, Windows 11 IoT Enterprise LTSC SW. Linux: Ubuntu Linux 20.04.
• Entorno: Temperatura de funcionamiento: -20°C a 70°C (sin turbo boost y se espera throttling). Temperatura de almacenamiento: -40°C a 85°C. Humedad relativa: 10% a 95% (sin condensación).
• Mecanismo: Construcción: Metal + Aluminio. Montaje: Montaje en pared. Dimensiones (ancho x alto x fondo): 235 x 87,5 x 221 mm (soporte de montaje excluido). Peso: 5,5 kg. Color: Negro y Plata.
• Estándares y Certificaciones: Choque: MIL-STD-810G Método 516.6, Procedimiento 1, OP:10G 11ms, No-OP: 40G 11ms (Probado por SSD, HDD no es compatible). Vibración: MIL-STD-810G Método 514.6C-3, Categoría 4 Vehículo de ruedas compuesto Tabla 514.6C-VI. Certificaciones: FCC, E-Mark (E24), CE, RoHS, UKCA.
• Lista de embalaje: 1 unidad de sistema VC500-CMS, 1 conector de alimentación, 1 soporte de montaje, 1 cable adaptador 3W3.
• País de origen: Taiwán

Información de pedido Nombre del modelo | Número de pieza | Descripción VC500-CMS-POEM12-Q | 750-VC50000-000G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (M12) POE, Alimentación: conector 3pin 3W3 VC500-CMS-10G-Q | 750-VC50000-100G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, Alimentación: conector 3pin 3W3 VC500-CMS-POE-Q | 750-VC50000-210G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (RJ45) POE, Alimentación: conector 3pin 3W3 VC500-CMS-H | 750-VC50000-310G | H420E, 6 USB 3.1, Alimentación: bloque de terminales de 3 clavijas VC500-CMS-10G-W-X127 | 750-VC50000-600G | Xeon-1270TE, W480E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, Alimentación: bloque de terminales de 3 patillas VC500-CMS-Q | 750-VC50000-700G | Q470E, 8 USB 3.1, 1 DI, 1 DO, Alimentación: bloque de terminales de 3 patillas Artículos opcionales 2.sSD de 5", SSD SATA M.2, memoria, kit de módulos WiFi/BT, kit de módulos LTE, kit de módulos 5G, cable M12, módulo de bus CAN, cable de alimentación, adaptador de corriente Características / Especificaciones técnicas

• Sistema a bordo sin ventilador
• Soporta Intel® Xeon/Core™/Pentium/Celeron de 10ª generación
• DDR4 de hasta 64 GB
• Múltiples opciones PoE/10G SFP+
• Amplia compatibilidad de temperatura y voltaje
• Múltiples ranuras de expansión (miniPCIe, M.2)
• Triple pantalla independiente
• Completas certificaciones (RoHS, CE, FCC, UKCA, E-Mark)
• Soporte para un largo ciclo de vida
