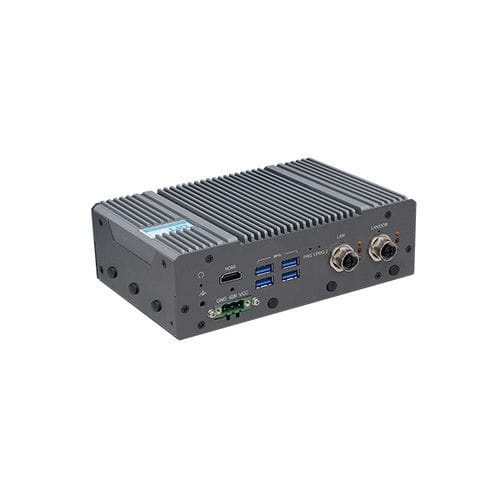

PC expansión VC700-ASL

de paredembarcadoIntel Atom® x7433RE

Overview

• Ordenador a bordo compacto sin ventilador con opciones de CPU Intel® Atom x7000E (x7835RE, x7433RE, x7211RE)
• Plataforma certificada ITxPT para aplicaciones de flota y vehículos
• Alimentación de vehículo de amplio rango (9~36V DC) con ACC/IGN
• IMU de 9 ejes integrada para detección de conductor y telemetría de flota
• Varias expansiones: 2×Mini‑PCIe, 3×M.2 para CAN/GNSS/LTE/5G/Wi‑Fi/almacenamiento
• E/S robustas: 2×GbE (M12), DIO aislado de 8 bits, 2×CAN, rango de temperatura ampliado

Key Features

• Entrada de voltaje amplia: 9~36V DC con ignition
• Diseño fanless y carcasa robusta (aluminio + SPGC)
• Temperatura de funcionamiento: -40 a 70°C
• IMU de 9 ejes integrada (3A + 3G + 3M)
• Gestión Out‑of‑Band (OOB) y TPM 2.0
• Amplias opciones de expansión y almacenamiento (M.2, Mini‑PCIe, bahías 2.5" intercambiables)

Detailed Specifications
System
Processor : Intel® Atom x7000E (Amston Lake). Opciones: x7835RE (8 núcleos, 1,3–3,6 GHz, 12W); x7433RE (4 núcleos, 1,5–3,4 GHz, 9W); x7211RE (2 núcleos, 1,0–3,2 GHz, 6W).
Memory : 4GB / 8GB LPDDR5‑5200 (soldado).
BIOS : AMI SPI 64 Mbit.

Graphics
Controller : Intel® HD Graphics (hasta 32 EUs).
Display : 1×HDMI 1.4b (hasta 4096×2160 @24Hz); 1×DP++ (hasta 4096×2160 @24Hz).

Storage
External : Bahías opcionales 2×2.5" SATA extraíbles.
Internal : eMMC 64GB o 128GB (módulo extraíble opcional).

Expansion
Interfaces : 1×M.2 2230 A+E (USB2.0/PCIe); 1×M.2 3042/3052 B (USB3.0/USB2.0/PCIe) con Nano SIM; 1×M.2 2242/2280 B+M (PCIe/SATA); 2×Mini‑PCIe (1 half, 1 full).

Ethernet
Controller : 2×Intel i210 GbE.
Interface : 2×GbE con conectores M12 X‑code.

GNSS
Support : u‑blox NEO‑M9N (GPS/QZSS/Galileo/GLONASS/BeiDou). Dead reckoning disponible bajo pedido.

Sensor
IMU de 9 ejes (acelerómetro 3 ejes, giroscopio 3 ejes, magnetómetro 3 ejes) para detección en vehículo/flota y conductor.

Front I/O

• Ethernet: 2×GbE (M12 X‑code) (uno compartido con OOB)
• USB: 4×USB 3.2 Tipo‑A
• Display: 1×HDMI
• Botones: Reset
• Antenna: 3×orificios Fakra

Rear I/O

• Serial: 2×RS‑232/422/485 (DB9‑M)
• DIO: DIO aislado de 8 bits, aislamiento 1,5 kV (entrada 0–30 VDC)
• Display: 1×DP++
• Audio: Amplificador para altavoz de 10W + 3,5 mm Line Out/Mic In
• CAN: 2×CAN 2.0B (DB9‑M), soporte J1939 (CAN FD bajo pedido)
• Antenna: 2×orificios Fakra

Side I/O
Orificios antena: 3×Fakra.

Watchdog Timer
Output & Interval : Reinicio del sistema, programable de 1 a 255 segundos.

Security
TPM : TPM 2.0 (Nuvoton).

Power
Type : Rango amplio 9~36 V DC con control de ignición (ACC/IGN).
Connector : Bornes de 3 pines.

OS Support
Microsoft : Windows 10 / Windows 11.
Linux : Ubuntu 22.04.

Environment
Operating Temperature : -40 a 70°C.
Storage Temperature : -40 a 85°C.

Mechanism
Construction : Aluminio + metal SPGC.
Mounting : Montaje en pared.
Dimensions (An×Al×Prof) : 182,4 × 61,5 × 118,4 mm ; 182,4 × 93,5 × 118,4 mm (con bahías 2.5").
Color : Negro.

Standards & Certifications

• Shock: MIL‑STD‑810G Método 516.6 Procedimiento 1 (operativo/no operativo)
• Vibration: MIL‑STD‑810G Método 514.6 Categoría 4
• Certifications: CE, FCC, E‑Mark (E24), ITxPT, RoHS, UKCA (TBD)

Country of Origin
Taiwan

Technical specifications

• Model: VC700-ASL
• Opciones CPU: Intel® Atom x7835RE / x7433RE / x7211RE
• Memoria: 4GB / 8GB LPDDR5‑5200 (soldada)
• Gráficos: Intel® HD Graphics (hasta 32 EUs)
• Almacenamiento: eMMC 64/128GB; 2×SATA 2.5" intercambiables (opcional)
• Expansión: 3×M.2, 2×Mini‑PCIe
• Ethernet: 2×Intel i210 GbE (M12)
• GNSS: u‑blox NEO‑M9N
• I/O: 4×USB 3.2, HDMI, DP++, 2×RS‑232/422/485, DIO aislado 8 bits
• Audio: Amplificador para 10W + Line Out/Mic In
• CAN: 2×CAN 2.0B, J1939 (CAN FD bajo pedido)
• Sensores: IMU de 9 ejes integrado
• Alimentación: 9~36V DC con ignition
• Temp: -40 a 70°C
• Dimensiones: 182.4×61.5×118.4 mm
