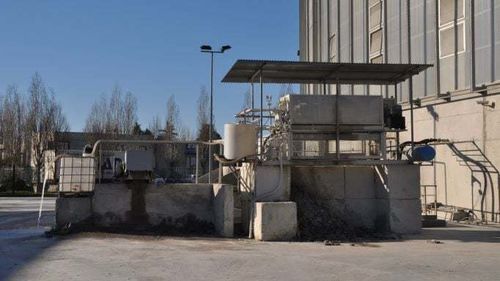

Filtro-prensa de viga superior TIGER

de viga lateralde bastidorde membrana

Descripción
Los filtros prensa TIGER son equipos industriales de separación sólido-líquido y desaguado que cuentan con un diseño híbrido que combina características de filtros de viga superior y de viga lateral. El diseño incorpora dos vigas superiores, una en cada lado de la prensa, situadas por encima de un paquete de placas filtrantes verticales.

Cómo funcionan
Los filtros prensa Diefenbach TIGER utilizan placas filtrantes verticales con zonas empotradas que se comprimen mediante un cilindro hidráulico para formar una serie de cámaras. La pulpa de alimentación se bombea a las cámaras; el líquido pasa a través de las telas filtrantes fijadas a las placas mientras los sólidos quedan retenidos en las telas. Al finalizar el ciclo, la apertura de las placas permite la descarga de tortas sin goteo.

Por qué los filtros prensa TIGER
La serie TIGER fue diseñada para reunir las ventajas de las prensas de viga superior y lateral en una huella compacta. Inicialmente desarrolladas para el desaguado de lodos de hormigón, las prensas TIGER son aplicables a múltiples industrias. Los componentes estructurales principales están en acero al carbono; la configuración final se determina tras ensayos de materiales y pruebas piloto en el laboratorio de Diefenbach. Opciones disponibles: alimentación bidireccional, soplado de núcleo, pasos de secado de torta, lavado automático de telas y paquetes avanzados de automatización.

Características y ventajas

• Diseño híbrido que combina ventajas de viga superior y lateral para huella compacta y mejor acceso.
• Sistema de lavado superior automatizado y rápido, configurable según intervalos de ciclo específicos.
• Etapa de agitación de placas para eliminar material residual de las telas tras la descarga de tortas.
• Alimentación bidireccional para mejorar el llenado de las cámaras y homogeneizar la formación de tortas.
• Soplado de núcleo y pasos de secado de torta para aumentar la sequedad de las tortas y reducir la humedad residual.
• Puertas tipo bomb-bay bajo el conjunto de placas para capturar y canalizar el agua de lavado fuera de la prensa.
• Paquetes de automatización avanzada y supervisión remota disponibles.
• Diseñado para facilitar el mantenimiento con mejor acceso a placas y telas desde arriba y los lados.

Notas adicionales

• Diseñado originalmente para el desaguado de lodos de hormigón, pero aplicable a distintos sectores (aguas residuales, química, minería, reciclaje, áridos, alimentación y bebidas).
• Construcción con componentes principales en acero al carbono; configuración final determinada mediante pruebas de laboratorio y pilotos en el material de alimentación.
• Soporta sistemas avanzados de lavado y agitación de placas dentro de una huella compacta para optimizar el rendimiento del ciclo.

Características / Especificaciones técnicas

• Denominación: prensa filtro híbrida TIGER (dos vigas superiores, una en cada lado del paquete de placas).
• Placas: placas verticales con hueco que forman cámaras al comprimirse.
• Accionamiento de placas: cilindro hidráulico para la compresión del paquete de placas.
• Alimentación: capacidad de alimentación bidireccional (alimentación por ambos extremos).
• Opciones de secado: soplado de núcleo y pasos de secado de tortas disponibles para mejorar la humedad de las tortas.
• Limpieza: sistema de lavado superior automatizado y lavado automático de telas disponible.
• Eliminación de residuos: sistema de agitación de placas para ayudar a la limpieza de las telas y eliminación de residuos.
• Descarga: descarga de tortas sin goteo al abrir las placas.
• Materiales: construcción en acero al carbono para los componentes principales; selección de materiales según pruebas de aplicación.
• Mantenibilidad: acceso mejorado a placas y telas desde arriba y los lados para facilitar el mantenimiento.
• Personalización: opciones de automatización y supervisión remota; tipos de placas incluyen empotradas (chamber) y de membrana según la aplicación.
