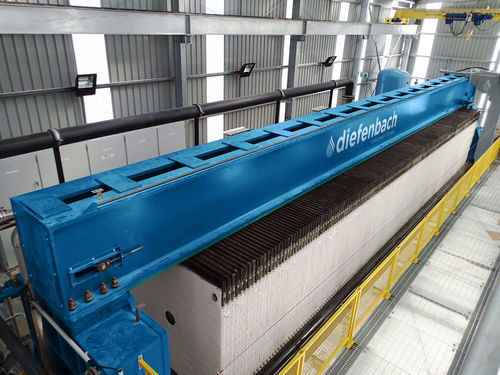

Filtro-prensa de viga superior OH

de membranarobotizadacon mando a distancia

Resumen
Los filtros prensa de viga superior Diefenbach (serie OH) son equipos industriales para la separación sólido‑líquido y el desaguado. Un par de vigas superiores sostiene un paquete deslizante de placas suspendidas, ya sean empotradas o de membrana. La suspensión forma cámaras de filtración; el filtrado atraviesa las telas y los sólidos quedan como tortas. Las placas de membrana y las etapas de secado opcionales aumentan la sequedad de las tortas.

Cómo funcionan
La serie OH utiliza dos vigas superiores y un sistema de suspensión deslizante para las placas. Las placas forman cámaras empotradas o llevan membranas fijas o extraíbles. Las placas se comprimen mediante un accionamiento principal hidráulico o mecánico (opción de cilindro único) para crear cámaras selladas. El llenado puede ser bidireccional (entrada doble); el filtrado pasa por las telas hasta el sistema de recogida y los sólidos forman las tortas. Las placas de membrana permiten exprimir adicionalmente inyectando agua entre la placa y la membrana. Al finalizar la filtración, un soplado del canal central elimina residuos y el secado con aire comprimido opcional reduce la humedad. Los sistemas de apertura/transporte de placas (apertura estándar, apertura rápida, apertura instantánea de paquetes) liberan las tortas para su descarga.

Características y ventajas

• Diseño con viga superior y placas suspendidas que ofrece amplio acceso (~800 mm) para inspección y mantenimiento.
• Opción de cilindro principal único para sincronización y menor complejidad mecánica.
• Llenado bidireccional que reduce el tiempo de llenado y mejora la homogeneidad de la torta.
• Selección entre placas empotradas o de membrana (fija o extraíble) para optimizar espesor y desaguado.
• Cambio de telas sin retirar las placas para minimizar tiempos de parada.
• Posibilidad de diseño conforme a ATEX y materiales para procesos ácidos/corrosivos (p. ej. reciclaje de baterías).

Funciones adicionales

• Automatización avanzada y supervisión remota para control del proceso y registro de datos.
• Lavado automático robotizado de alta presión para las telas, hasta 100 bar (≈1450 psi).
• Diseño estructural basado en FEA con rigidez en tres ejes para minimizar torsión del bastidor.
• Opciones de transporte de placas (estándar, apertura rápida, apertura instantánea de paquetes) seleccionables según tipo de lodo.
• Soplado del núcleo del canal de alimentación para eliminar residuos y mejorar la sequedad de la torta.
• Ausencia de vigas laterales que obstruyan la descarga de tortas, reduciendo acumulaciones.

Aplicaciones / Industrias

• Minería y procesamiento de minerales
• Áridos
• Tratamiento de aguas residuales
• Química
• Alimentos y bebidas
• Reciclaje de baterías y otras actividades de reciclaje

Características / especificaciones técnicas

• Denominación: OH Series (diseño viga superior)
• Tipos de placas: empotradas (chamber) y placas de membrana (membrane) — membrana fija o extraíble
• Transporte de placas: apertura estándar, apertura rápida, apertura instantánea de paquetes
• Relleno: bidireccional (entrada doble)
• Accionamiento: cilindro principal único (apertura/cierre sincronizado) u opción hidráulica/mecánica equivalente
• Soplado del núcleo: disponible para el puerto de entrada central
• Secado de torta: etapa opcional de secado por aire comprimido
• Lavado de telas: lavado robotizado de alta presión hasta 100 bar (≈1450 psi)
• Espacio entre placas: aprox. 800 mm
• Opciones de diseño: automatización/supervisión remota, configuración ATEX, materiales para entornos ácidos/corrosivos
• Uso típico: desaguado y separación sólido‑líquido en capacidades de pequeñas a grandes
