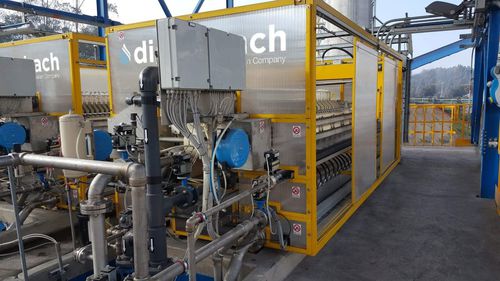

Filtro-prensa de viga lateral SB

de bastidorde membranarobotizada

Resumen
Los filtros prensa de viga lateral SB Series de Diefenbach son máquinas industriales de separación líquido‑sólido diseñadas para filtración y deshidratación en diversos sectores de proceso. El diseño incorpora dos vigas longitudinales que soportan un paquete de placas empotradas o de membrana cubiertas por telas filtrantes, permitiendo una formación y descarga controlada de la torta.

Cómo funcionan
Un cabezal móvil accionado por un cilindro hidráulico comprime el paquete de placas entre las dos vigas laterales, formando cámaras de filtración. La pulpa de alimentación se bombea a las cámaras; el filtrado atraviesa la tela y sale por tuberías, mientras los sólidos quedan retenidos formando la torta. Al finalizar el ciclo las placas se abren y descargan tortas en gran parte sin goteo; las placas se sacuden o lavan para eliminar residuos antes del siguiente ciclo.

Por qué la serie SB de Diefenbach
Diefenbach fabrica filtros prensa de viga lateral desde 1907 y ofrece ensayos en laboratorio y prensas piloto para seleccionar los tipos de placa, telas y parámetros de proceso óptimos según cada alimentación. La serie SB utiliza un único cilindro hidráulico principal para reducir tensiones estructurales y garantizar la sincronización del movimiento de las placas. Existen opciones y paquetes de automatización para adaptar la prensa a requisitos específicos de proceso, seguridad y supervisión.

Características y beneficios

• Doble entrada de alimentación: alimentada desde ambos extremos para mejorar el llenado de las cámaras, reducir la velocidad de entrada y homogeneizar la torta.
• Cilindro hidráulico único: garantiza sincronización y reduce tensiones estructurales.
• Sistema de soplado del núcleo: limpia el puerto central antes de la descarga para mejorar la sequedad de la torta y reducir acumulaciones en los sellos.
• Dispositivo de sacudido de placas y lavado automático de telas: lavado robotizado a alta presión (hasta 100 bar) o lavado rápido superior para ciclos frecuentes.
• Varias geometrías de placas: placas empotradas y de membrana para optimizar espesor y sequedad de la torta.
• Opciones ATEX / antideflagrantes: disponibles para entornos peligrosos.
• Automatización avanzada y paquetes de supervisión remota: facilitan la operación, diagnóstico y mantenimiento.

Aplicaciones y opciones de paquete
Las prensas SB Series son adecuadas para aplicaciones de pequeña y media capacidad con placas de hasta 1500 x 1500 mm. Las configuraciones incluyen distintos estilos de apertura de placas, sistemas de lavado de telas, dispositivos de agitación y disposiciones de doble alimentación. Diefenbach ofrece ensayos de laboratorio y equipos piloto para ajustar el tipo de placa, selección de telas y parámetros operativos al material de alimentación y a los objetivos del proceso.

Características / especificaciones técnicas

• Série: SB Series (filtros prensa de viga lateral)
• Estilos de placa: placas empotradas (cámara) y placas de membrana
• Tamaño máximo típico de placa: hasta 1500 mm x 1500 mm
• Accionamiento: cilindro hidráulico principal único para movimiento sincronizado de placas
• Alimentación: doble entrada (desde ambos extremos)
• Opciones de lavado: lavado robotizado a alta presión (hasta 100 bar) y lavado simultáneo superior rápido
• Sistema de soplado del núcleo: disponible para mejorar la sequedad de la torta
• Mantenimiento de placas: dispositivo de sacudido para eliminación de residuos
• Certificaciones / opciones: diseño conforme a ATEX disponible
• Soporte: ensayos en laboratorio internos y prensas piloto para optimización del proceso
