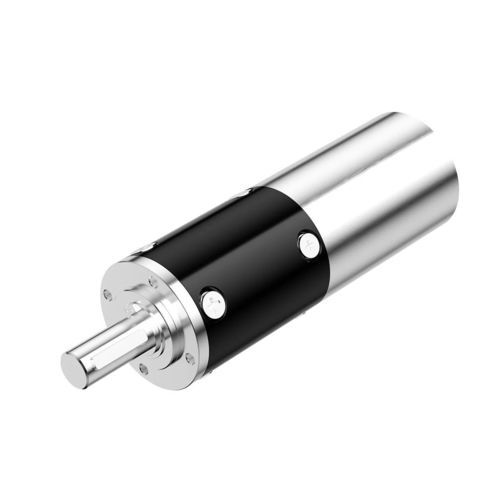

Motorreductor DC QJS42

planetariocoaxialcon eje macizo

Detalles del producto
El motor reductor planetario QJS 42 mm todo metal está diseñado para sistemas de accionamiento que requieren alta densidad de par, estabilidad estructural y transmisión fiable. Diámetro exterior: 42 mm; par momentáneo hasta 180 kgf·cm; par continuo hasta 120 kgf·cm.

Características clave

• Par momentáneo hasta 180 kgf·cm
• Estructura planetaria todo metal de 42 mm
• Eje de salida en acero inoxidable con rodamiento de bolas para estabilidad
• Engranajes mecanizados en metal y carcasa metálica
• Temperatura de funcionamiento: -30°C a +100°C
• Humedad de funcionamiento: 20%–85% HR
• Personalización de diseño y fabricación disponible

Parámetros técnicos
Serie de modelo: QJS
Diámetro exterior: 42 mm
Etapas de engranaje: 1 / 2 / 3 / 4
Relaciones de reducción: 1 etapa: 3.7, 5.2; 2 etapas: 13.7, 20.35, 27; 3 etapas: 50, 71, 100, 140; 4 etapas: 187, 263, 370, 520
Longitud de engranaje (mm): 1 etapa: 31.6; 2 etapas: 42.5; 3 etapas: 53.4; 4 etapas: 46.3
Par continuo admisible máx. (kgf·cm): 1 etapa: 10; 2 etapas: 50; 3 etapas: 100; 4 etapas: 120
Par momentáneo admisible máx. (kgf·cm): 1 etapa: 15; 2 etapas: 75; 3 etapas: 150; 4 etapas: 180
Eficiencia (%): 1 etapa: 90; 2 etapas: 81; 3 etapas: 73; 4 etapas: 65
Longitud del motor: depende del motor especificado
Tipo de caja: estructura planetaria (todo metal)
Material del eje de salida: acero inoxidable
Rodamiento del eje de salida: rodamiento de bolas
Material de los engranajes: engranajes metálicos mecanizados
Material de la carcasa: metal
Humedad de funcionamiento: 20%–85% HR
Temperatura de funcionamiento: -30°C–+100°C
SKU: QJS42

Aplicaciones típicas

• Robótica industrial y articulaciones
• Actuadores de precisión y sistemas de posicionamiento
• Actuadores de válvulas y compuertas
• Máquinas de envasado y manipulación de materiales
• Equipos de automatización que requieren accionamientos compactos de alto par
