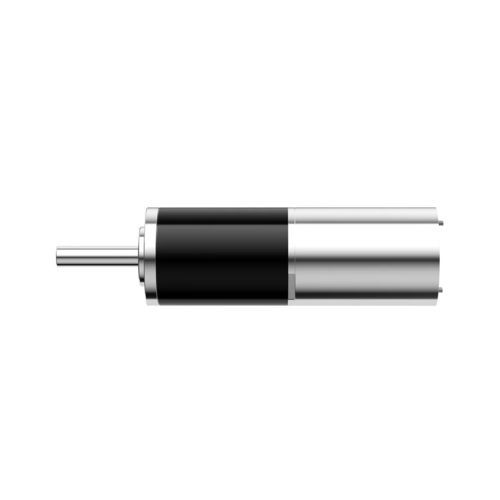

Motorreductor DC QJS28

planetariocoaxialmonoetapa

Descripción general del producto
El motor reductor planetario QJS 28 mm todo metal está diseñado para sistemas de accionamiento compactos que requieren mayor capacidad de par y robustez mecánica. Diámetro exterior 28 mm, par momentáneo hasta 90 kgf·cm y par continuo máximo hasta 60 kgf·cm según la configuración.

Características principales

• Par momentáneo hasta 90 kgf·cm
• Diámetro exterior 28 mm
• Estructura planetaria para transmisión compacta y alta relación de par
• Engranajes mecanizados en metal y carcasa metálica
• Eje de salida de acero inoxidable con rodamientos de bolas
• Disponible en 1–4 etapas y múltiples relaciones de reducción
• Personalización disponible (diseño y fabricación)

Parámetros (tabla)
Modelo: QJS 28mm
Etapas de engranaje: 1 | 2 | 3 | 4
Relaciones de reducción: 4, 6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Longitud del engranaje (mm): 21.3 | 29.8 | 38.3 | 46.3
Par continuo admisible máx. (kgf·cm): 7.5 | 30 | 50 | 60
Par momentáneo admisible máx. (kgf·cm): 11 | 45 | 75 | 90
Eficiencia (%): 90 | 81 | 73 | 65
Longitud del motor: depende del motor especificado
Diámetro exterior: 28 mm
Tipo de caja: Estructura planetaria
Material del eje de salida: Acero inoxidable
Tipo de rodamiento del eje de salida: Rodamientos de bolas
Material de los engranajes: Engranajes mecanizados en metal
Material de la carcasa: Metal
Humedad de funcionamiento: 20%–85% HR
Temperatura de funcionamiento: -30°C–+100°C
Personalización: personalización de diseño y fabricación disponible

Especificaciones técnicas

• Familia de modelos: QJS
• Diámetro exterior: 28 mm
• Tipo de caja: Estructura planetaria
• Material de los engranajes: Metal mecanizado
• Material de la carcasa: Metal
• Eje de salida: Acero inoxidable con rodamientos de bolas
• Etapas disponibles: 1, 2, 3, 4
• Relaciones disponibles: 4, 6, 16, 24, 36, 64, 96, 144, 216, 256, 384, 576, 864, 1296
• Longitudes de engranaje (mm): 21.3 / 29.8 / 38.3 / 46.3 (por etapa)
• Par continuo máx.: hasta 60 kgf·cm (según configuración)
• Par momentáneo máx.: hasta 90 kgf·cm (según configuración)
• Rango de eficiencia: 65%–90% según la etapa
• Longitud del motor: depende del motor especificado
• Humedad de funcionamiento: 20%–85% HR
• Temperatura de funcionamiento: -30°C a +100°C
• Personalización: personalización de diseño y fabricación disponible
