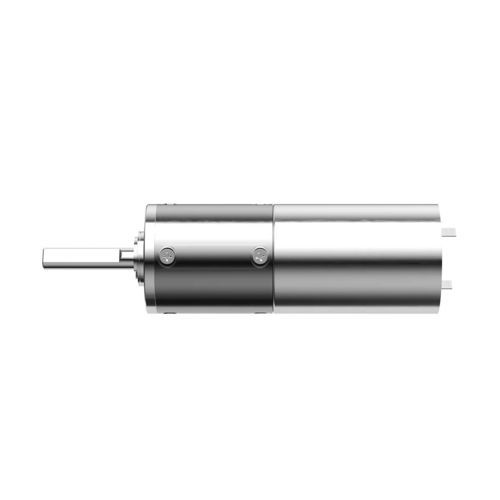

Motorreductor DC QJS20

planetariocoaxial0.2 - 0.5 Nm

Descripción del producto
El motor reductor planetario QJS de 20 mm (Modelo: QJS20) es una solución de transmisión planetaria compacta diseñada para aplicaciones que requieren alta densidad de par en un diámetro exterior de 20 mm. Disponible en configuraciones de 1 a 4 etapas, ofrece rangos de par continuo y de impacto según el número de etapas, con engranajes mecanizados y eje de salida en acero inoxidable para una transmisión mecánica fiable en sistemas robóticos industriales y móviles.

Características clave

• Plataforma compacta de transmisión de 20 mm de diámetro exterior
• Opciones de etapas: 1–4 para ajuste del ratio de reducción
• Par de impacto hasta 6,5 kgf·cm (dependiendo de la etapa)
• Engranajes totalmente metálicos mecanizados, carcasa metálica y eje de salida en acero inoxidable con rodamientos de bolas
• Rango de temperatura de funcionamiento: -25°C a +100°C e humedad 20%–85% RH
• Personalización disponible (diseño y fabricación)

Parámetros
Modelo: QJS20
Etapas de engranaje: 1 | 2 | 3 | 4
Relaciones de reducción: 4.6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Longitud del engranaje (mm): 20 | 22.8 | 25.6 | 28.1
Par continuo admisible (kgf·cm): 1 | 1.8 | 2.5 | 3.6
Par de impacto admisible (kgf·cm): 2 | 2.8 | 4 | 6.5
Eficiencia (%): 90 | 81 | 73 | 65
Longitud del motor: depende del motor especificado
Diámetro exterior: 20 mm
Tipo de caja: estructura planetaria
Material del eje de salida: acero inoxidable
Tipo de rodamiento del eje: rodamientos de bolas
Material del engranaje: engranajes metálicos mecanizados
Material de la carcasa: metal
Humedad de funcionamiento: 20%–85% RH
Temperatura de funcionamiento: -25°C–+100°C
Personalización: diseño y fabricación disponibles

Aplicaciones
Indicado para robots inteligentes, perros robots, robots cortacésped y robots de servicio exteriores, hardware inteligente y dispositivos smart, robots de piscina y limpieza, robots humanoides y manos hábiles, así como equipos médicos y de precisión que requieran reducción compacta y alta capacidad de par.

Especificaciones técnicas

• Modelo: QJS20
• Diámetro exterior: 20 mm
• Tipo de caja: estructura planetaria todo metal
• Etapas disponibles: 1 a 4
• Relaciones de reducción: de 4.6 hasta 1296 según etapas
• Longitudes de engranaje (mm): 20 / 22.8 / 25.6 / 28.1
• Par continuo max: 1–3.6 kgf·cm (dependiendo de la etapa)
• Par de impacto max: 2–6.5 kgf·cm (dependiendo de la etapa)
• Rango de eficiencia: 65%–90% (dependiendo de la etapa)
• Eje de salida: acero inoxidable con rodamientos de bolas
• Material de engranajes: engranajes metálicos mecanizados
• Carcasa: metal
• Humedad de funcionamiento: 20%–85% RH
• Temperatura de funcionamiento: -25°C a +100°C
• Personalización: diseño y fabricación disponibles
