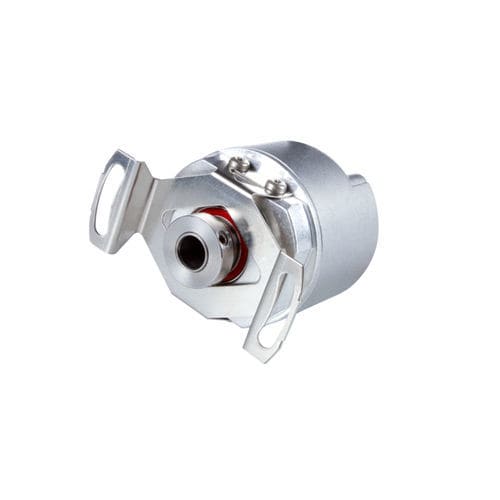

Encoder rotativo incremental ERN 1000

de eje hueco ciego5 V CC4,5 V CC

Codificadores rotativos incrementales con cojinete integrado Alta tolerancia axial de hasta ±0,5 mm Eje hueco ciego Precisión de posicionamiento de hasta ±18" Interfaces: 1 VPP, TTL y HTL Diámetro de la carcasa ≈ 35 mm Acoplamiento directo del eje El eje hueco del codificador permite acoplarlo directamente al eje de conexión. No se requiere ningún acoplamiento adicional del rotor. Su elevada rigidez permite anchos de banda más altos en el bucle de control, al tiempo que reduce significativamente la imprecisión y la complejidad de la instalación. Posicionamiento preciso Los codificadores rotativos con rodamiento y acoplamiento del estator garantizan una alta precisión constante. Gracias a unos componentes perfectamente adaptados entre sí, se alcanzan precisiones del sistema de hasta ±18 segundos de arco. Acoplamiento flexible El acoplamiento del estator compensa el juego entre el motor y el codificador rotativo, corrigiendo así la imprecisión. Se pueden compensar de forma fiable incluso la inclinación y el juego axial de hasta ±0,5 mm. El acoplamiento del estator también facilita el montaje en superficies planas. Diseño compacto Los codificadores rotativos de esta serie se caracterizan por su gran robustez y fiabilidad en un diseño compacto con un diámetro exterior de tan solo 35 mm. Su reducido tamaño los hace ideales para espacios de instalación muy reducidos.
