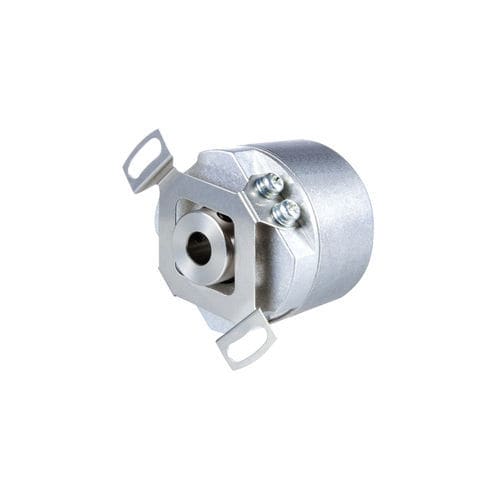

Encoder rotativo incremental ERN 1023

de vías de conmutación5 V CC4,5 V CC

Codificador rotativo incremental con cojinete integrado Tolerancia axial de hasta ±0,15 mm Diámetro del eje hueco ciego: 6 mm Precisión de posicionamiento de hasta ±130" Hasta 8192 períodos de señal por revolución Temperatura máxima de funcionamiento: 90 °C Interfaz: TTL Acoplamiento directo del eje El eje hueco permite acoplar directamente el codificador rotativo al eje de conexión. No se requiere un acoplamiento adicional del rotor. La elevada rigidez resultante permite anchos de banda más altos en el bucle de control, reduce la imprecisión y simplifica la instalación. Señales de conmutación en bloque Además de las señales TTL, los codificadores rotativos de esta serie también emiten señales de conmutación en bloque U, V y W para el control directo de la conmutación. Por lo tanto, estos codificadores rotativos pueden utilizarse directamente en la mayoría de los sistemas electrónicos posteriores para el control de motores. Acoplamiento flexible El acoplamiento del estator compensa el juego entre el motor y el codificador rotativo, corrigiendo así de forma fiable las imprecisiones. Se puede compensar incluso la inclinación y el juego axial. El acoplamiento del estator también facilita el montaje sobre una superficie plana. Diseño compacto Los codificadores de esta serie se caracterizan por su gran robustez y fiabilidad en un diseño compacto, con un diámetro exterior de tan solo 35 mm. Su reducido tamaño los hace ideales para espacios de instalación reducidos.
