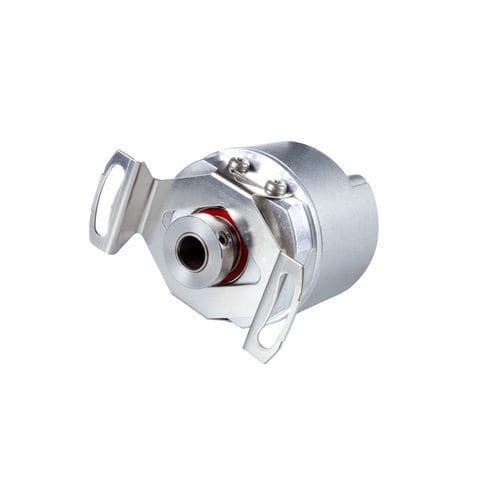

Encoder rotativo absoluto ECN 1000

23 bitsmultivueltade eje hueco

Codificadores rotativos absolutos con rodamiento integrado Alta tolerancia axial de hasta ±0,5 mm Eje hueco ciego de Ø 6 mm Precisión de posicionamiento de hasta ±60" 8 388 608 posiciones/rev. Funcionalidad multivuelta para hasta 4.096 revoluciones Temperatura máxima de funcionamiento: 100 °C Interfaces: EnDat y DRIVE-CLiQ Acoplamiento directo del eje El eje hueco del codificador permite acoplarlo al eje de conexión. No se requiere ningún acoplamiento adicional del rotor. Su elevada rigidez permite anchos de banda del bucle de control más altos, al tiempo que reduce significativamente la imprecisión y la complejidad de la instalación. Posicionamiento preciso Los encoders rotativos con cojinete y acoplamiento del estator garantizan una alta precisión constante. Gracias a unos componentes perfectamente adaptados entre sí, se alcanzan precisiones del sistema de hasta ±60 segundos de arco. Acoplamiento flexible El acoplamiento del estator compensa el juego entre el motor y el codificador rotativo, corrigiendo así la imprecisión. Se pueden compensar de forma fiable incluso inclinaciones y juegos axiales de hasta ±0,5 mm. El acoplamiento del estator también facilita el montaje sobre una superficie plana. Diseño compacto Los codificadores rotativos de esta serie se caracterizan por su gran robustez y fiabilidad en un diseño muy compacto, con un diámetro exterior de tan solo 35 mm. Su reducido tamaño los hace ideales para espacios de instalación muy reducidos.
