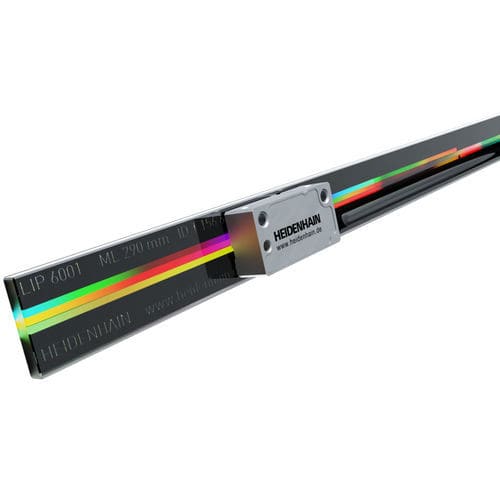

Encoder rotativo incremental LIP 6000

ópticoabiertocon salida digital

Codificador lineal incremental de muy alta precisión Para ejes lineales de alta precisión de hasta 3040 mm de longitud Paso de medición muy pequeño (<1 nm) Alta velocidad y estabilidad de posición Detección de posición mediante final de carrera y pista de referencia Diseño compacto para espacios de instalación reducidos Interfaces: 1 VPP, TTL Escaneo de alta precisión Los encoders lineales expuestos LIP utilizan escaneo interferencial. Su patrón de medida es una rejilla de fase sobre un soporte de graduación de vitrocerámica. Estos encoders lineales se caracterizan por pasos de medición extremadamente pequeños y una precisión excepcional. Calidad de señal fiable El ASIC HSP 1.0 desarrollado por HEIDENHAIN garantiza una calidad de señal de escaneo constantemente alta. El ASIC compensa la caída de la amplitud de la señal aumentando la corriente del LED, lo que permite mantener la forma óptima de la señal incluso en caso de contaminación. El ruido también se mantiene uniformemente bajo. Fácil instalación Los períodos de señal cortos suelen requerir tolerancias de montaje muy estrechas en cuanto a la distancia entre el cabezal de escaneo y el patrón de medición. Para facilitar la instalación, los codificadores lineales expuestos de HEIDENHAIN cuentan con amplias tolerancias de montaje que apenas afectan a la calidad de la señal de salida. Versatilidad de aplicación Su alta densidad de integración hace que estos codificadores sean muy compactos y ligeros. La variedad de opciones de montaje permite su uso en diferentes aplicaciones. Su patrón de medición puede fijarse con adhesivo o mediante sujeción, y los cabezales de escaneo pueden seleccionarse con salida de cable a la izquierda o a la derecha. Referenciamiento rápido La función de referencia integrada permite la detección de posición y un referenciamiento más rápido del sistema, lo que supone una clara ventaja para ejes con recorridos largos.
