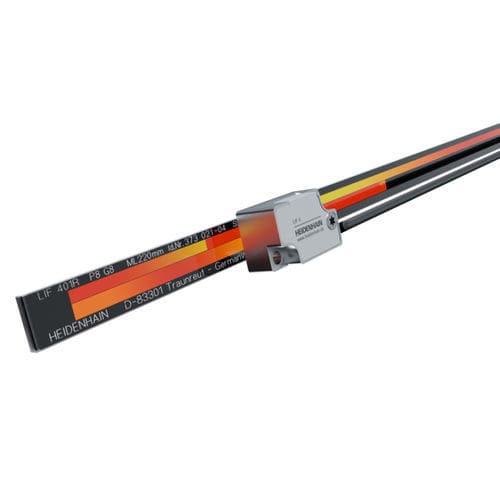

Encoder lineal incremental LIF 400

ópticoabiertocon salida digital

Codificadores lineales incrementales de muy alta precisión Para ejes lineales de alta precisión de hasta 1640 mm de longitud Longitudes de medición mayores para el modelo LIF 100 bajo pedido Paso de medición muy pequeño (<2 nm) Resistentes a la contaminación Versiones para alto vacío disponibles Detección de posición mediante final de carrera y pista de referencia Interfaces: 1 VPP, TTL Fácil montaje Los períodos de señal cortos suelen requerir tolerancias de montaje muy estrechas en la distancia entre el cabezal de escaneo y el patrón de medición. Para facilitar la instalación, los codificadores lineales expuestos de HEIDENHAIN cuentan con amplias tolerancias de montaje que apenas afectan a la calidad de la señal de salida. Escaneo de alta precisión Los codificadores lineales LIF 400 utilizan el escaneo interferencial en una rejilla de fase. Ofrecen pasos de medición muy pequeños combinados con una precisión extremadamente alta. Los errores relacionados con la temperatura se evitan gracias a las propiedades de bajo calentamiento del cabezal de escaneo. Calidad de señal constantemente alta El ASIC HSP 1.0 desarrollado por HEIDENHAIN garantiza una calidad de señal de escaneo constantemente alta. El ASIC compensa la caída de la amplitud de la señal aumentando la corriente del LED, lo que permite mantener la forma óptima de la señal en caso de contaminación. El ruido también se mantiene uniformemente bajo. Versatilidad de aplicación Gracias a su amplio abanico de características, los codificadores LIF 400 son de aplicación universal. Su alta densidad de integración los hace muy ligeros y compactos. El montaje adhesivo del patrón de medición resulta especialmente cómodo. Referenciamiento rápido La función de homing integrada permite la detección de la posición y, por lo tanto, un referenciamiento más rápido del sistema, lo que supone una clara ventaja para los ejes con recorridos largos.
