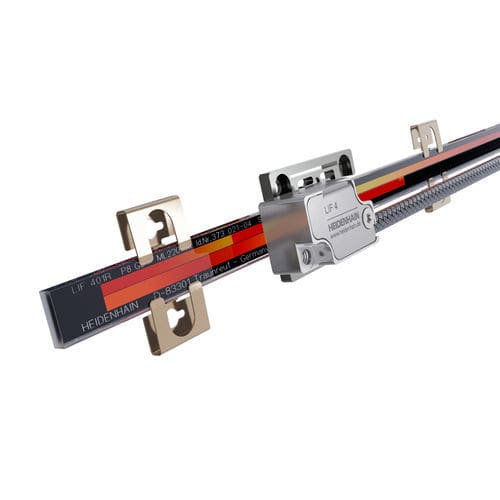

Encoder lineal incremental LIF 400 V

ópticodigitalsinusoidal

Codificador lineal incremental para aplicaciones de vacío Para ejes lineales de alta precisión de hasta 1640 mm de longitud Paso de medición muy pequeño (<2 nm) Detección de posición mediante una pista de referencia con interruptores de fin de carrera Interfaces: 1 VPP, TTL Placas de circuito impreso, recubrimientos y adhesivos aptos para el vacío que reducen la desgasificación Cavidades ventiladas para un bombeo más rápido Estabilidad térmica para altas temperaturas de horneado Materiales no ferromagnéticos, para una alta fiabilidad del proceso Horneados antes del embalaje, para garantizar un alto grado de limpieza Fácil instalación Los períodos de señal cortos suelen requerir tolerancias muy ajustadas en la distancia entre el cabezal de escaneo y el patrón de medición. Sin embargo, los encoders lineales expuestos de HEIDENHAIN ofrecen amplias tolerancias de montaje para facilitar la instalación. Dentro de estas amplias tolerancias, la calidad de las señales de salida apenas se ve afectada. Escaneo de alta precisión Los codificadores lineales LIF 400 V utilizan tecnología de escaneo interferencial para leer una rejilla de fase. El resultado son pasos de medición extremadamente pequeños y una alta precisión. Además, su cabezal de escaneo no se calienta de forma significativa durante el funcionamiento, lo que evita errores relacionados con la temperatura. Calidad de señal constantemente alta El ASIC HSP 1.0 desarrollado por HEIDENHAIN garantiza una alta calidad de la señal de escaneo. Si la amplitud de la señal disminuye, el ASIC aumenta la corriente del LED, lo que permite mantener la forma ideal de la señal a pesar de la contaminación, al tiempo que se mantiene bajo el componente de ruido. Referenciamiento rápido Una función de retorno al origen integrada permite la detección de la posición y, por lo tanto, un referenciamiento más rápido del sistema. Esto supone una clara ventaja en ejes largos. Estos encoders también cuentan con una función de límite integrada,
