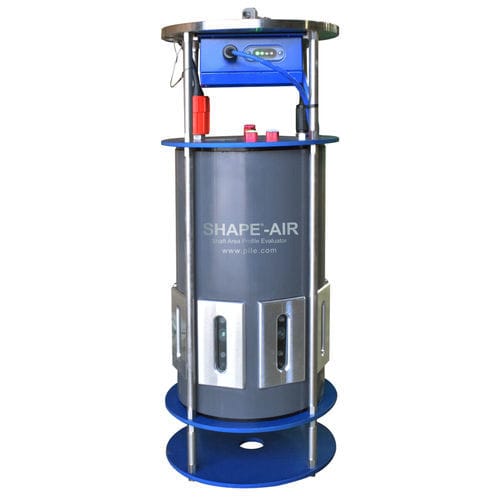

Aparato de medición de forma SHAPE®

de diámetrode volumende alineación

Los pozos perforados rara vez son cilindros perfectos, y las irregularidades pueden afectar a su capacidad, durabilidad y rendimiento. SHAPE® es un dispositivo de ensayo de control de calidad y rentable que se utiliza en cimentaciones profundas, como pozos perforados, pilotes perforados, muros de lodo y otros, para garantizar que se cumplan los requisitos de diseño del proyecto. SHAPE® cuenta con ocho señales ultrasónicas para escanear las paredes de una excavación, lo que proporciona una visión rápida y económica de la verticalidad, el radio, la forma y el volumen del pozo perforado, antes de verter el hormigón en condiciones húmedas. SHAPE® ofrece: • Conexión rápida a la barra Kelly o posibilidad de uso con un sistema de cabrestante opcional • Dispositivo ultrasónico multicanal para escanear el estado de las paredes laterales de los pozos perforados con vertido en húmedo • Adquisición inalámbrica de datos a una velocidad de aproximadamente un (1) escaneo por segundo • Ocho (8) canales escaneados simultáneamente y pulso de calibración integrado para mejorar la precisión • Eficaz en agua, polímeros y lechadas minerales • Tecnología remota Sitelink® • Alimentación por batería. La velocidad de avance del vástago de perforación de SHAPE es de aproximadamente un (1) pie por segundo (300 mm/s), lo que ofrece vistas del perfil en 360˚, 2D y 3D. Datos de SHAPE® El software SHAPE® genera informes basados en los datos recopilados durante las pruebas. El software permite a los usuarios visualizar o editar los datos recopilados con las siguientes funciones: • Editar bordes: seleccionar bordes para el proceso de ajuste circular • Presión: visualizar cómo aumentó la presión durante el descenso y cómo disminuyó durante el ascenso • Datos del sensor: visualizar los pulsos medidos
