Software resolutivo de cálculos PIT-W

de visualizaciónde mediciónadquisición y análisis de datos

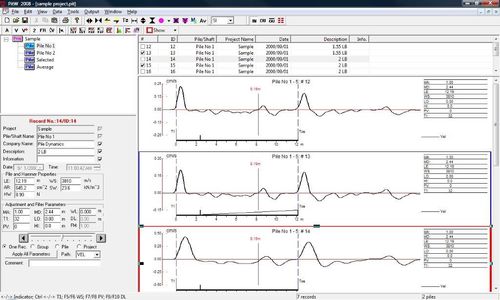

PIT-W Professional permite sacar el máximo partido a la información que se puede extraer de los datos recopilados con el Pile Integrity Tester (PIT). PIT-W Pro resulta especialmente útil para: • Comparar registros de varios pilotes en una misma obra • Analizar datos de cimientos de estructuras existentes • Evaluar la longitud desconocida de un cimiento • Evaluar la gravedad y la ubicación de las anomalías a lo largo del foso El Pile Integrity Tester (PIT) revela información sobre la integridad de un foso. Todos los modelos se suministran con la versión estándar del software PIT-W, que permite la carga y el ajuste de datos, el análisis en el dominio del tiempo, la organización de registros y la elaboración de informes. PIT-W Pro mejora la versión estándar de PIT-W con funciones avanzadas Análisis de perfiles: genera un gráfico de la impedancia del pilote en función de la profundidad para ayudar a estimar la forma de los cimientos. Análisis ß: cuantifica los cambios de impedancia para ayudar a evaluar la gravedad de los defectos. Análisis en el dominio de la frecuencia: calcula y muestra espectros de velocidad y picos para ayudar en la detección y localización de defectos. Si se dispone de datos de fuerza, también calcula la movilidad y la rigidez dinámica. La movilidad puede ayudar a detectar y localizar defectos en situaciones especiales en las que los espectros de velocidad por sí solos no bastan. La rigidez dinámica resulta útil para identificar pilotes potencialmente débiles (cuando se ensayan varios pilotes adyacentes similares). Análisis de dos velocidades: calcula la velocidad de la onda utilizando mediciones de dos velocidades y separa las velocidades de propagación ascendentes de las descendentes, lo que facilita la interpretación de los datos de los cimientos de estructuras existentes y/o de cimientos de longitud desconocida. Gráfico de columnas múltiples: genera hojas de resumen personalizadas por el usuario para facilitar la comparación de registros.
