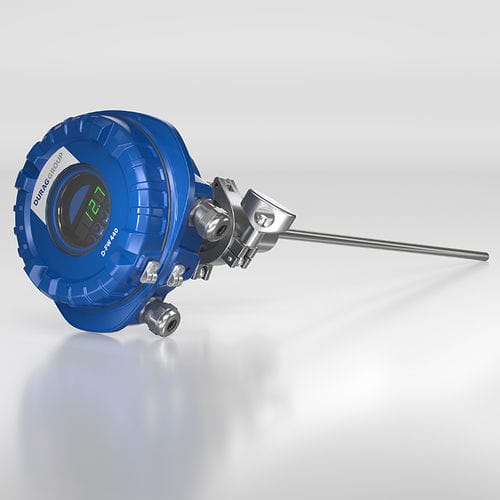

Sensor de polvo para particulas totales en suspensión D-FW 440 D

para partículas en suspensiónde polvo finopara vigilancia de la calidad del aire

Resumen El D-FW 440 D es un monitor in situ de partículas / filtro de polvo diseñado para la medición continua y en tiempo real de partículas sólidas en flujos gaseosos. Calibrable en concentración másica (p. ej. mg/m³) y certificado según normas como EN 14181 y EN 15859; compatible con US EPA. Diseñado para bajo mantenimiento e instalación directa en conductos para apoyar el cumplimiento normativo y la operación fiable de planta.

Tecnología Principio triboeléctrico; medición directa in situ con instalación de un solo lado, apto para plantas de depuración de polvo y sistemas de filtración.

Beneficios

• Monitorización directa del rendimiento del filtro — proporciona concentración de polvo cuantitativa (mg/m³) para control y análisis de tendencias.
• Cumplimiento normativo — mediciones alineadas con EN 14181, EN 15267-1/-2, EN 15859, US EPA y otras normas internacionales.
• Detección triboeléctrica probada — detección fiable de partículas basada en interacción de cargas, adecuada para entornos industriales.
• Instalación compacta y sencilla — apto para retrofit y ubicaciones estrechas; compatible con cuadros de control y conductos de proceso.
• Salidas y alarmas estándar — bucle activo aislado 4 ... 20 mA y 2 relés SPDT independientes (NO/NC) para integración PLC/proceso y señalización de alarmas.
• Medición in situ real — sin muestreo por extracción, permitiendo respuesta inmediata ante eventos de emisión.
• Bajo mantenimiento — sin piezas móviles ni consumibles, minimizando paradas y costes operativos.
• Soporta mantenimiento predictivo — detecta cambios en los pulsos de limpieza y tendencias de emisión para intervenciones proactivas.
• Mejora el rendimiento ambiental — ayuda a cumplir límites de emisión y reduce riesgos de pérdida de producto o sanciones.
• Mayor seguridad — la monitorización continua reduce la exposición y el riesgo de explosión de polvo.
• Amplio uso industrial — aplicable en cementeras, siderurgia, generación eléctrica, farmacéutica, procesamiento de madera, industria alimentaria/agricultura, plásticos, etc.

Conformidad y certificaciones

• EN 15267-1 (2009)
• EN 15267-2 (2023)
• EN 15859 (2010)
• EN 14181 (2015)
• Compatible con US EPA

Aplicaciones

• Detección continua de filtros y monitorización de sistemas de depuración de polvo (baghouse, ciclones, conductos de escape) para detectar fallos de filtro de forma temprana y controlar emisiones.
• Control de proceso y monitorización de tendencias para identificar fallos en ciclos de limpieza, problemas de ventilación y cambios de rendimiento a largo plazo.
• Apto para múltiples sectores donde el control de polvo y el cumplimiento son críticos: cementeras, trabajos de metal y extracción de soldadura, serrerías y procesado de madera, industria alimentaria y procesamiento de polvos, química y farmacéutica, procesamiento de plásticos.

Datos técnicos (tabla) Parámetro medido: Partículas sólidas en flujo de gas
Principio de medida: Triboeléctrico, medición in situ, instalación de un solo lado
Rango de medida: Límite de detección 0,01 mg/m³; Rango de certificación: 0 ... 7,5 mg/m³; Rangos adicionales: 0 ... 15 mg/m³; 0 ... 100 mg/m³; Rango máximo hasta varios g/m³ según condiciones y material de polvo
Grado de protección: IP66
Alimentación: 24 V (±10%); 100 ... 240 V~ ±10%, 50/60 Hz
Consumo: Máx. 10 W DC/AC
Señales de salida: 2× relés SPDT independientes (máx. 30 V/5 A o 240 V~/5 A); Bucle activo aislado 4 ... 20 mA (resistencia máx. 250 Ω), certificado EN 15859
Interfaces de comunicación: 2× RS-485, 1× USB
Protocolo: Modbus RTU (RS-485), conforme a VDI 4201
Condiciones ambientales: Temperatura –20 … 50 °C; Humedad máx. 95% HR (sin condensación)
Condiciones de proceso: Temp. máx. 300 °C (opcional hasta 700 °C); Presión: máx. 600 kPa hasta 300 °C, máx. 300 kPa a 300 … 700 °C con conexión alta temperatura; Velocidad de flujo: mín. 3 m/s, máx. probado 40 m/s
Operación/configuración: Software opcional D-ESI FW
Materiales: Carcasa aluminio pintado; sonda acero inoxidable 316L; aislamiento polifenilén sulfuro (Ryton R-4)
Dimensiones de sonda: Longitud estándar 500 mm; otras longitudes hasta 1 750 mm bajo pedido en incrementos de 250 o 500 mm
Peso: 1,5 kg (sin sonda)

Características / especificaciones técnicas

• Modelo: D-FW 440 D
• Parámetro medido: Partículas sólidas en flujo de gas
• Límite de detección: 0,01 mg/m³
• Rango de certificación: 0 ... 7,5 mg/m³ (otros rangos disponibles)
• Principio de medida: Triboeléctrico, in situ
• Grado de protección: IP66
• Alimentación: 24 V DC o 100 ... 240 V~
• Consumo máx.: 10 W
• Salidas: Bucle activo aislado 4 ... 20 mA, 2× relés SPDT
• Interfaces: RS-485 (2×), USB
• Protocolo: Modbus RTU, conforme VDI 4201
• Temperatura ambiente de operación: –20 … 50 °C; proceso hasta 300 °C (opción 700 °C)
• Longitudes de sonda: Estándar 500 mm; hasta 1 750 mm bajo pedido
• Carcasa: Aluminio pintado; sonda: acero inoxidable 316L
• Peso: 1,5 kg (sin sonda)
