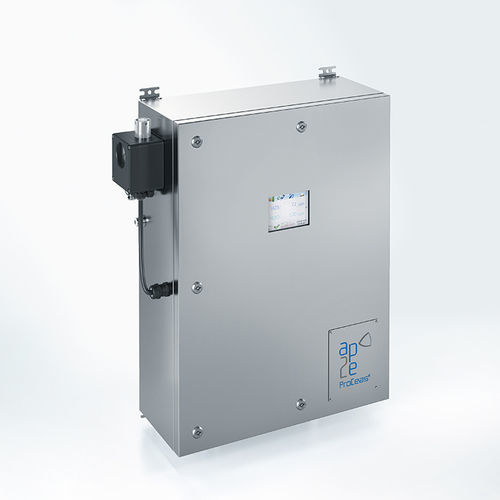

Analizador para biogás ProCeas®

de gas naturalde aguade amoníaco

Resumen del producto
El ProCeas® es un analizador multigas llave en mano diseñado para la medición en tiempo real de contaminantes gaseosos en niveles de traza en diversas aplicaciones. Empleando las tecnologías patentadas OFCEAS® (Optical Feedback Cavity Enhanced Absorption Spectroscopy) y LPS® (Low Pressure Sampling), proporciona mediciones precisas y sin interferencias en matrices gaseosas diversas. Su diseño de muestreo a baja presión evita la necesidad de calentar o secar la muestra, eliminando pérdidas potenciales de contaminantes y reduciendo considerablemente los costes de instalación y mantenimiento.

Tecnología
Optical Feedback Cavity Enhanced Absorption Spectroscopy (OFCEAS) y Low Pressure Sampling (LPS).

Ventajas

• Adaptado a su aplicación
  Mediciones multigas en concentraciones traza, con combinaciones de gases personalizables.
• Precisión duradera
  Medición en línea o fuera de línea sin necesidad de recalibración ni sustitución de sensores.
• Reducción de costes operativos y complejidad
  Posibilidad de medición multipunto, no requiere gas cero ni gases portadores, uso sencillo y bajo mantenimiento.
• Mayor eficiencia
  La monitorización y detección en tiempo real de contaminantes permite acciones correctivas rápidas, reduciendo paradas y optimizando procesos.
• Protección de infraestructuras
  Identifica contaminantes en tiempo real permitiendo ajustes de proceso que reducen el mantenimiento de lechos de carbono, tuberías, turbinas, etc.
• Ahorro de costes
  La prevención de la corrosión reduce costes de mantenimiento y prolonga la vida útil de las infraestructuras.
• Calidad de producto consistente
  Asegura la pureza del gas en cada etapa.
• Garantía ambiental y de seguridad
  Asegura la pureza de la corriente gaseosa para prevenir fugas y riesgos de explosión por corrosión inducida por impurezas, y mejora la eficiencia de inyección de CO2 en aplicaciones CCS.

Conformidad y certificaciones

• Conformidad de medición: especificaciones Northern Lights (última edición); ISO 14687 para movilidad con pila de combustible (PEM); ISO 19880 para la calidad del hidrógeno en instalaciones de distribución y estaciones de servicio; ISO 21087 métodos analíticos para combustible de hidrógeno; ISO 2612:2023 para medición de NH3 (biometano y gas natural); normas de pureza de CO2 para la industria alimentaria y de bebidas.
• Certificaciones: Certificado para áreas peligrosas (ejemplos): ATEX zona 1 y 2, IECEx/UKEX zona 1, Class I Division 1 Groups B,C,D T6 para aplicaciones LNG/NG; variantes ATEX/IECEx/UKEX para RNG/biogás (variantes en curso según zonas/regiones).

Aplicaciones

• CCUS (captura, utilización y almacenamiento de carbono): Análisis en tiempo real de contaminantes en CO2 e impurezas en trazas (H2O, O2, SO2, NOx, H2S, CO, NH3, CH4, CH2O) para prevenir la corrosión inducida por impurezas y mejorar la eficiencia de inyección y la integridad del almacenamiento.
• Pureza del hidrógeno: Detección de contaminantes críticos como HCl, H2O, H2S, HCOOH, CH2O, NH3 para asegurar el cumplimiento de ISO 14687 e ISO 19880 (hidrógeno Grado D).
• Plantas de producción de hidrógeno y electrolizadores: Monitorización en línea de impurezas en el hidrógeno producido por electrólisis o SMR para proteger equipos aguas abajo.
• Monitorización de sistemas de pila de combustible: Medición de la pureza de las corrientes de H2 y aire en sistemas PEM o SOFC para evitar el envenenamiento de catalizadores.
• Craqueo de amoníaco para generación de hidrógeno: Detección de NH3, H2O, N2 y NOx para verificar la eficiencia de conversión y la pureza del hidrógeno producido.
• Gas natural (NG) y gas natural licuado (LNG): Monitorización de H2S, CO2, H2O y otros contaminantes para garantizar la calidad del producto y proteger la infraestructura.
• RNG y biogás: Medición continua de NH3, CH4, H2O, H2S, CO2 y O2 para gases de vertedero y valorización/depuración de biogás/biometano.
• Industrias químicas y petroquímicas, plantas de cloro, producción de propileno, combustibles sintéticos y procesos Power-to-X: Monitorización de contaminantes en trazas para proteger procesos y garantizar la calidad del producto.
• Producción de fertilizantes y urea, unidades criogénicas de separación de aire (ASU), monitorización de redes de tuberías, laboratorios de investigación y laboratorios metrológicos nacionales: Mediciones de gases en trazas de alta precisión, soporte de calibración y aplicaciones de investigación.

Gases aplicables (ejemplos)
Diatómicos: H2, O2
Relacionados con nitrógeno: NH3, NO, N2O, NO2, HCN
Azufre: H2S, COS, CS2, SO2
Óxidos: CO2, H2O, CO
Halogenuros: HF, HBr, HCl
Aldehídos: CH2O
Hidrocarburos: CH4, C2H2, C2H4, C2H6
Ácido: CH2O2 (y relacionados)
Otras gamas/compuestos bajo solicitud.

Prestaciones (resumen)
Linealidad: < 1% de la lectura, R2 > 0.999
Repetibilidad: 3 x LoD o ±0.5% relativo
LoD: 3σ durante un periodo de 60 s (σ = desviación estándar)
Deriva de cero: Negligible

Accesorios (resumen)
Obligatorio

• Sonda (filtro y boquilla sónico)
• Línea de muestreo
• Sistema de bombeo

Opcional / Integración

• Integración en gabinete ATEX II3G Ex pxb IIC T3 Gb
• Sistema de climatización
• Ex p (ATEX II 2G Ex pxb IIC T3 Gb)
• Ex d [ATEX: II2G (Ex db IIB+H2 T6 Gb), IECEx: (Ex db IIB+H2 T6 Gb)]
• Refrigeración por vórtice
• E/S analógicas/digitales
• Módem para conexión remota

Descargas (disponibles)
Fichas técnicas y folletos técnicos del ProCeas (contaminantes CO2/CCS, contaminantes RNG & biogás, contaminantes NG & LNG, pureza H2) e infografías/folletos industriales proporcionados por el fabricante.

Características / especificaciones técnicas

• Alimentación: 110 … 230 VAC, 50 … 60 Hz
• Consumo: 150 VA máx., 80 VA estabilizado (según configuración rack / montaje mural)
• Condiciones ambientales: Versión rack: +10 … +35 °C; Montaje mural: -10 … +60 °C; Humedad: 10 … 90% HR no condensante
• Suministro de aire para instrumento (para versión Ex p): Libre de polvo, libre de aceite, seco, temperatura ambiente, 5 … 7 bar, máx. 5,5 m³/h, calidad 1-2-1 (ISO 8573)
• Carcasa: Envolvente mural en acero inoxidable 800 x 600 x 250 mm (sin controlador de purga); rack 19" 4U para integración en bancada/armario
• Grado de protección: IP32 (rack); IP65 (versiones mural excepto Ex d que es IP66)
• Interfaces de comunicación: USB, Modbus TCP/IP, RS232, RS485 (RJ45), VGA, acceso remoto vía Ethernet; E/S analógicas opcionales
• Principio de medida: OFCEAS® con Low Pressure Sampling (LPS®) para detección de trazas sin interferencias
• Certificaciones: ATEX, IECEx/UKEX y variantes para zonas peligrosas según configuración
