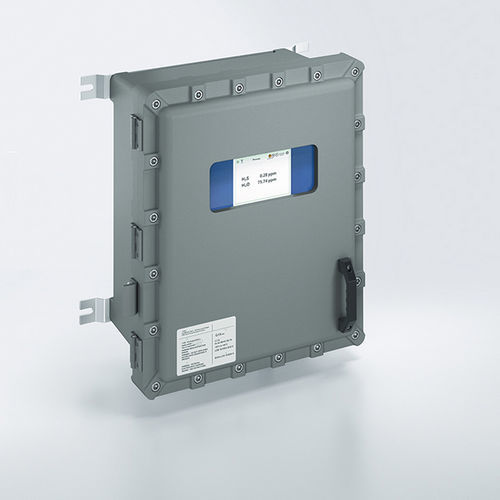

Espectrómetro infrarrojo ProCeas®

infrarrojo cercano y medioópticopara el análisis de gas

Overview
El ProCeas® es un espectrómetro multigas infrarrojo láser llave en mano, diseñado para el análisis en tiempo real de contaminantes gaseosos a niveles de traza en aplicaciones industriales y energéticas. Combinando las tecnologías patentadas OFCEAS® (Optical Feedback Cavity Enhanced Absorption Spectroscopy) y LPS (Low Pressure Sampling), ProCeas® ofrece mediciones selectivas y libres de interferencias sin necesidad de calentar o secar la muestra.

Technology
Optical Feedback Cavity Enhanced Absorption Spectroscopy (OFCEAS®) con Low Pressure Sampling (LPS) para mediciones directas y selectivas a niveles de traza.

Benefits

• Mediciones específicas por aplicación — Capacidad multigas con combinaciones configurables para detección en niveles de traza.
• Rendimiento estable a largo plazo — Funcionamiento en línea o intermitente sin recalibraciones frecuentes ni sustitución de sensores.
• Menor complejidad operativa — Posibilidad de despliegue multipunto; no requiere gas cero ni gases portadores.
• Respuesta de proceso más rápida — La detección en tiempo real permite acciones correctivas rápidas para reducir tiempos de inactividad.
• Protección de infraestructuras — Identificación temprana de contaminantes para prevenir corrosión y daños en camas de carbono, tuberías, turbinas, etc.
• Ahorro de costes — Menos mantenimiento y mayor vida útil de los activos al impedir la degradación por impurezas.
• Calidad de producto consistente — Asegura la pureza del gas en procesos críticos de energía e industria.
• Apoyo medioambiental y de seguridad — Monitorea pureza para mitigar riesgos de fugas/explosiones y mejorar la eficiencia de inyección de CO2 en CCUS.

Compliance & Certifications

• Conformidad de medición: especificaciones Northern Lights (última edición); ISO 14687 (hidrógeno para pilas de combustible); ISO 19880 (calidad de hidrógeno en distribución y repostaje); ISO 21087 (métodos analíticos para hidrógeno); ISO 2612:2023 (medición de NH3 para biometano/gas natural); estándares de pureza CO2 para alimentación y bebidas.
• Certificaciones para áreas peligrosas: opciones ATEX Zona 1 y 2, IECEx / UKEX Zona 1, Class I Division 1 y configuraciones Ex p / Ex d para aplicaciones LNG / RNG / biogás.

Applications

• CCUS: monitorización en tiempo real de corrientes de CO2 y detección de impurezas (H2O, O2, SO2, NOx, H2S, CO, NH3, CH4, CH2O) para prevenir corrosión y optimizar inyección.
• Pureza y producción de hidrógeno: detección de contaminantes críticos (HCl, H2O, H2S, HCOOH, CH2O, NH3) para cumplir normativa ISO y proteger equipos aguas abajo.
• Sistemas de pilas de combustible: monitorización de corrientes de H2 y aire en PEM/SOFC para evitar el envenenamiento de catalizadores.
• Cracking de amoníaco: análisis de NH3, H2O, N2, NOx en salidas del cracker.
• GN / GNL: monitorización de H2S, CO2, H2O para garantizar la calidad del producto.
• RNG / biogás: medición continua de NH3, CH4, H2O, H2S, CO2, O2 para upgrading y purificación.
• Industrias químicas y petroquímicas, plantas de cloro, producción de propileno, combustibles sintéticos / Power-to-X, producción de fertilizantes/uréa, ASU criogénicas, monitorización de redes, laboratorios de investigación y metrología.

Applicable gases (excerpt)
Diatómicos: H2, O2
Especies nitrogenadas: NH3, NO, N2O, NO2, HCN
Especies sulfuradas: H2S, COS, CS2, SO2
Óxidos: CO2, H2O, CO
Halogenuros: HF, HBr, HCl
Aldehídos: CH2O
Hidrocarburos: CH4, C2H2, C2H4, C2H6
Ácidos: CH2O2 (ejemplo)
*Otras gamas/compuestos disponibles bajo petición.

Performances (excerpt)
Linealidad: < 1% de la lectura, R2 > 0.999
Repetibilidad: 3 × LoD o ±0.5% relativo
LoD: 3σ sobre 60 s (σ = desviación estándar)
Deriva cero: despreciable

Technical data (excerpt)
Alimentación: 110–230 VAC, 50–60 Hz
Consumo: 150 VA máx., 80 VA estabilizado (por configuración rack / mural)
Condiciones ambientales: Rack: +10 … +35 °C; Mural: -10 … +60 °C; Humedad: 10–90% HR sin condensación
Aire para instrumento (versión Ex p): sin polvo, sin aceite, seco, 5–7 bar, máx. 5,5 m³/h, calidad ISO 8573 1-2-1
Carcasa: armario mural inoxidable (800 × 600 × 250 mm); opción rack 19 pulgadas 4U
Grado de protección: IP32 (rack), IP65 (mural), Ex d hasta IP66
Interfaces: USB, Modbus TCP/IP, RS232, RS485 (RJ45), VGA, acceso remoto Ethernet; E/S analógicas opcionales

Accessories (excerpt)

• Obligatorio: sonda (filtro y tobera sónica), línea de muestreo, sistema de bombeo.
• Opcional / adicional: integración en armario ATEX II3G Ex pxb IIC T3 Gb, climatización, configuraciones Ex p / Ex d, refrigeración por vórtice, E/S analógicas/digitales, módem para conexión remota.

Characteristics / technical specifications

• Modelo: ProCeas® (laser infrared OFCEAS® + LPS)
• Principio de medida: OFCEAS®
• Muestreo: Low Pressure Sampling (sin calentamiento/secado)
• Linealidad: <1% de la lectura (R2 > 0.999)
• Límite de detección (LoD): 3σ sobre 60 s
• Alimentación: 110–230 VAC, 50–60 Hz; consumo hasta 150 VA
• Temperatura de funcionamiento: Rack +10 … +35 °C; Mural -10 … +60 °C
• Humedad: 10–90% HR sin condensación
• Carcasa: mural inoxidable (800 × 600 × 250 mm) o rack 19" 4U
• Grado de protección: IP32 / IP65 / IP66 (Ex d)
• Interfaces: USB, Modbus TCP/IP, RS232, RS485 (RJ45), VGA, Ethernet; E/S analógicas opcionales
• Opciones para atmósferas peligrosas: ATEX Zona 1 & 2, IECEx / UKEX Zona 1; variantes Ex p / Ex d
