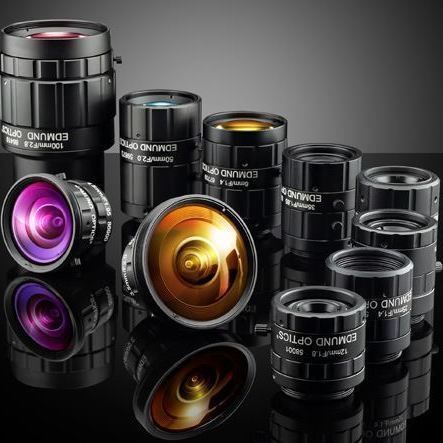

Objetivo de cámara de focal fija TECHSPEC® C

de alineamientode inspecciónpara la visión industrial

Descripción general
TECHSPEC® C Series Fixed Focal Length Lenses son objetivos de imagen compactos con montura C diseñados para visión artificial, automatización industrial e inspección. Equilibran resolución, distancia de trabajo y tamaño compacto para sistemas industriales con espacio limitado.

Características clave

• Compatible con formatos de sensor hasta 2/3"
• Soporta sensores de hasta 7,5 MP (≈2,8 µm tamaño de píxel)
• Paquete compacto C‑Mount optimizado para visión artificial
• Longitudes focales de 3,5 mm a 100 mm
• Grandes aperturas máximas para mantener el flujo óptico con poca luz
• Revestimiento antirreflectante BBAR 425–675 nm
• Iris y enfoque con bloqueo mediante tornillos avellanados
• Carcasa mecánica robusta fabricada con tolerancias estrechas

Descripción de la familia de producto
Los objetivos TECHSPEC® C Series combinan rendimiento óptico y características industriales en un formato compacto para inspección automática, alineación, identificación y robótica guiada por visión. Las tolerancias de fabricación reducen la variación entre lentes y simplifican el despliegue y sustitución de múltiples cámaras en líneas de producción.

Subfamilias disponibles (variantes optomecánicas)

• C Series: Versión ajustable con enfoque de leva bloqueable y ajuste de iris
• Ci Series: Apertura fija, carcasa compacta y enfoque bloqueado para mayor robustez
• Cr Series: Ópticas pegadas con anillo de enfoque tipo C‑clamp bloqueable para robustez estabilizada
• Cx Series: Mecánica modular que permite el desmontaje para integrar accesorios (lentes líquidas, diafragmas)
• Liquid Lens Cx Series: Lente líquida integrada para autofocus electrónico rápido
• Cw Series: Versiones impermeables que cumplen normas de protección de entrada (por ejemplo, IPX7/IPX9K)

Especificaciones comunes

• Familia de producto: C Series
• Opción de iris: Variable (opción de bloqueo)
• Revestimiento: BBAR 425–675 nm
• Tamaño de píxel (µm): 2,74 (referencia común)
• Montura: C‑Mount
• Rango de longitudes focales: 3,5 mm – 100 mm
• Compatibilidad de sensor: hasta 2/3"; hasta 7,5 MP según modelo

Tabla técnica (Longitud focal vs. dimensiones mecánicas)
Focal Length | A | B | C | D
3.5 mm | 50.0 mm | 39.3 mm | 32.0 mm | 2.72 mm
4.5 mm | 40.0 mm | 37.5 mm | 32.0 mm | 2.78 mm
6.0 mm | 36.0 mm | 48.9 mm | 35.8 mm | 1.4 mm
8.5 mm | 32.0 mm | 34.5 mm | 32.0 mm | 0.0 mm
12 mm | 32.0 mm | 27.9 mm | 32.0 mm | 0.5 mm
16 mm | 33.0 mm | 40.5 mm | 33.0 mm | 1.0 mm
25 mm | 31.0 mm | 30.5 mm | 31.0 mm | 1.3 mm
35 mm | 33.0 mm | 41.0 mm | 33.0 mm | 0.0 mm
50 mm | 35.8 mm | 53.7 mm | 35.8 mm | 2.85 mm
100 mm | 52.0 mm | 93.5 mm | 41.0 mm | 7.0 mm

Aplicaciones y notas de integración
Diseñados para sistemas de visión en el espectro visible que requieren alta resolución y empaquetado compacto. Usos típicos: inspección de alta velocidad, robótica guiada por visión, lectura de códigos de barras, medición y verificación dimensional. El iris y el enfoque bloqueables con tornillos avellanados mantienen la configuración estable tras la integración.
