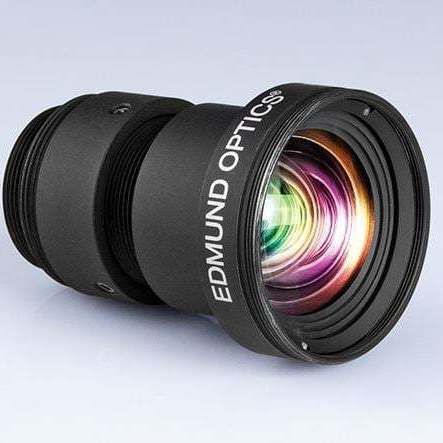

Objetivo de cámara de focal fija Ci

de inspecciónpara la visión industrialpara aplicaciones biomédicas

Resumen
Los objetivos de distancia focal fija TECHSPEC® Ci Series son una versión compacta y simplificada de la familia C Series, diseñada para la integración en volumen en instrumentos. Ofrecen baja variación lente a lente, recubrimientos anti‑reflejo de banda ancha (BBAR) para alta transmisión y enfoque ajustable y bloqueable para una instalación segura en equipos.

Características principales

• Factor de forma C‑Mount, compatible con sensores de hasta 2/3"
• Compatible con sensores de hasta ~7,5 MP con tamaño de píxel 2,8 µm
• Recubrimiento Broadband Anti‑Reflection (BBAR) para máxima transmisión
• Enfoque ajustable y bloqueable para integración fiable
• Opciones de apertura fija para equilibrar resolución, flujo de luz y profundidad de campo
• Rango de focales en la familia: 3,5 mm a 50 mm

Familia de productos y variantes

• C Series: Enfoque por leva con bloqueo y ajuste de iris; la versión más ajustable para visión artificial.
• Ci Series: Mecánica simplificada con aperturas fijas, carcasa compacta y enfoque bloqueado para integración instrumental.
• Cr Series: Diseños reforzados con ópticas pegadas y anillo de enfoque tipo C‑clamp con bloqueo para mayor estabilidad.
• Cx Series: Mecánica modular que permite el desmontaje para la integración de accesorios (p. ej. lentes líquidas, aperturas).
• Liquid Lens Cx Series: Lente líquida integrada para enfoque automático electrónico rápido.
• Cw Series: Diseños impermeables que cumplen códigos de protección contra ingreso (p. ej. IPX7 / IPX9K) para entornos exigentes.

Dimensiones
Focal Length | A | B | C | D
6 mm | M34.0 x 0.5 | 47.8 mm | 34 mm | 1.17 mm
12 mm | M22.0 x 0.75 | 29.0 mm | 22 mm | 0.96 mm
16 mm | M22.0 x 0.75 | 40.8 mm | 22 mm | 1.09 mm
25 mm | M22.0 x 0.75 | 29.9 mm | 22 mm | 1.33 mm
35 mm | M25.5 x 0.5 | 41 mm | 22.5 mm | 3.82 mm
50 mm | M30.5 x 0.5 | 49.5 mm | 30.5 mm | 2.06 mm

Aplicaciones

• Inspección de fábrica y automatización
• Sistemas de visión artificial e integración instrumental
• Dispositivos biomédicos de banco y integración OEM

Especificaciones técnicas

• Designación: Ci Series (familia TECHSPEC®)
• Rango de focales: 3,5 mm a 50 mm (cobertura de la familia; SKUs específicos según listado)
• Montura / formato: C‑Mount; soporte hasta 2/3" de sensor (varía según focal)
• Compatibilidad de sensor: Hasta ~7,5 MP con tamaño de píxel 2,8 µm (orientación de la familia)
• Recubrimiento: Broadband Anti‑Reflection (BBAR)
• Mecanismo de enfoque: Ajustable, bloqueable (set‑and‑lock)
• Apertura: Opciones de apertura fija en la familia Ci (varía por SKU)
• Diseño mecánico: Carcasa compacta y reducción de peso/tamaño para integración en volumen
• Ruggedización: Subfamilias relacionadas ofrecen variantes reforzadas, estancas o estabilizadas
