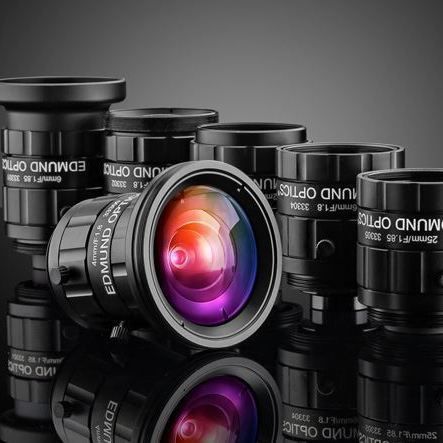

Objetivo de proyector de focal fija UC

de inspecciónbiomédicopara la visión industrial

Resumen
Los objetivos de distancia focal fija TECHSPEC® UC Series son ópticas C‑Mount ultra‑compactas optimizadas para sensores de pequeño formato en visión artificial. Diseñados para píxeles ≤2,2 µm y formatos de sensor hasta 1/1.8" (muchas focales optimizadas para 1/2.5"), ofrecen alta resolución en el sensor y son aptos para aplicaciones de corta y larga distancia de trabajo en inspección, automatización e imagen biomédica.

Características clave

• Rango de focales: 4 mm a 35 mm
• Diseñados para píxeles ≤2,2 µm; compatibles con sensores hasta 12 MP (según la focal)
• Alta resolución (diseños seleccionados >200 lp/mm)
• Compatibilidad C‑Mount; muchas focales optimizadas para 1/2.5" y utilizables hasta 1/1.8"
• Ajustes de foco e iris con tornillos empotrados; opciones de bloqueo en variantes seleccionadas
• Versiones UCw resistentes al agua disponibles (IPX7)

Subfamilias / Variantes

• UC Series: Diseño ultra‑compacto con enfoque por leva y ajuste de iris con bloqueo — versión más ajustable para visión artificial.
• UCi Series: Mecánica simplificada con apertura fija para aplicaciones instrumentales.
• UCr Series: Ópticas pegadas y anillo de enfoque con abrazadera en C para robustez y reducción del desplazamiento de píxeles.
• UCw Series: Versiones impermeables que cumplen IPX7 para resistencia a inmersión temporal.

Aplicaciones
Inspección, automatización industrial, imagen biomédica, captura en sensores de pequeño formato, sistemas de visión a cortas y largas distancias de trabajo.

Dimensiones (seleccionadas)
Focal Length (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Filter Thread
4 | 40 | 40.6 | 30 | 2.8 | M62.0 x 0.75 (requiere adaptador #33-308)
6 | 36 | 40.9 | 30 | 3.2 | M34.0 x 0.5
8 | 30 | 40.61 | 30 | 5.15 | M34.0 x 0.5
12 | 30 | 35.2 | 30 | 2.7 | M25.5 x 0.5
16 | 30 | 29.13 | 30 | 3.38 | M25.5 x 0.5
25 | 30 | 31.28 | 30 | 4.0 | M25.5 x 0.5
35 | 30 | 52.76 | 30 | 4.58 | M25.5 x 0.5

Productos (ejemplos)

• 4,00 mm — Formato máx.: 1/2" — Apertura: f/1.8–f/11 — WD: 0–∞ — Montura: C‑Mount — Stock #: 33-300 — Precio: $299.00
• 6,00 mm — Formato máx.: 1/2" — Apertura: f/1.85–f/11 — WD: 50–∞ — Montura: C‑Mount — Stock #: 33-301 — Precio: $299.00
• 8,00 mm — Formato máx.: 1/2" — Apertura: f/1.8–f/11 — WD: 50–∞ — Montura: C‑Mount — Stock #: 33-307 — Precio: $299.00
• 12,00 mm — Formato máx.: 1/1.8" — Apertura: f/1.8–f/11 — WD: 100–∞ — Montura: C‑Mount — Stock #: 33-303 — Precio: $299.00
• 16,00 mm — Formato máx.: 1/1.8" — Apertura: f/1.8–f/11 — WD: 200–∞ — Montura: C‑Mount — Stock #: 33-304 — Precio: $299.00
• 25,00 mm — Formato máx.: 1/1.8" — Apertura: f/1.85–f/16 — WD: 200–∞ — Montura: C‑Mount — Stock #: 33-305 — Precio: $299.00
• 35,00 mm — Formato máx.: 1/1.8" — Apertura: f/1.85–f/16 — WD: 200–∞ — Montura: C‑Mount — Stock #: 33-306 — Precio: $299.00

Especificaciones técnicas

• Brand: TECHSPEC® (Edmund Optics)
• Serie: UC Series
• Opciones de focales: 4, 6, 8, 12, 16, 25, 35 mm
• Formato máximo de sensor: hasta 1/1.8" (varía por focal)
• Compatibilidad de píxel: optimizado para ≤2,2 µm; soporte para algunos sensores 1,85 µm y hasta 12 MP
• Resolución: >200 lp/mm en diseños seleccionados
• Apertura: típicamente f/1.8–f/11 (algunas variantes f/1.85–f/16)
• Montura: C‑Mount
• Características mecánicas: ajuste de foco e iris, tornillos empotrados; UCi (apertura fija), UCr (ópticas pegadas + anillo de bloqueo), UCw (impermeable)
• Precio de referencia por unidad (ejemplos listados): $299.00 (USD)
