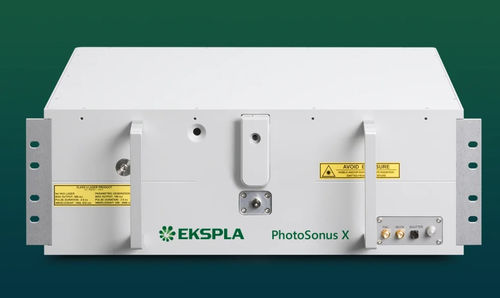

Sistema láser pulsado PhotoSonus X

por conmutación Qde estado sólidode infrarrojos

El PhotoSonus X es un láser DPSS de alta potencia de salida y ajustable diseñado para la imagen fotoacústica, adecuado para aplicaciones preclínicas y clínicas donde se requiere un escaneo rápido de muestras y una imagen de alta resolución. Su alta energía de salida, amplio rango de ajuste de longitud de onda, tasa de repetición de hasta 100 Hz y cambio rápido de longitud de onda lo hacen ideal para altas tasas de adquisición de datos y imágenes de alta resolución. El sistema está construido sobre una plataforma de láser de estado sólido bombeado por diodo, asegurando un funcionamiento más silencioso en comparación con los láseres bombeados por lámpara de destello, lo cual es particularmente beneficioso para entornos clínicos. La salida del láser puede acoplarse con casi cualquier tipo de haz de fibra, y características opcionales como un medidor de energía interno y un obturador electromecánico con capacidad de auto-prueba lo hacen listo para la certificación en aplicaciones clínicas fotoacústicas. El diseño bien pensado del sistema y la tecnología bombeada por diodo aseguran alta fiabilidad y bajos costos operativos.

Características

• Rango de ajuste de señal ultra-amplio de 660 a 1300 nm
• Ajuste de longitud de onda totalmente motorizado
• Cambio rápido de longitud de onda
• Disparador externo
• Alta energía de pulso, hasta 90 mJ del OPO
• Tasa de repetición de pulso de 100 Hz o 50 Hz
• Listo para certificación
• Operación silenciosa < 60 dB
• Láser de bomba DPSS integrado y OPO en una sola carcasa
• Salida de haz de fibra o fibra
• Señal e idler a través de la misma salida (opcional)
• Medidor de energía integrado (opcional)
• Obturador de salida electromecánico con capacidad de auto-prueba del láser

Especificaciones

• Variantes de modelo: PhotoSonus X-50, PhotoSonus X-100
• Rango de longitud de onda: Señal: 660–1300 nm; Idler (opcional): 1065–2600 nm
• Energía de pulso MAX de salida OPO: X-50: >90 mJ; X-100: >50 mJ
• Tasa de repetición de pulso: X-50: 50 Hz; X-100: 100 Hz
• Paso de escaneo: Señal: 0.1 nm; Idler: 1 nm
• Duración del pulso: 2–5 ns
• Ancho de línea de señal: < 15 cm⁻¹ a 700 nm o más
• Diámetro típico del haz de señal (1/e²): 6 ± 1 mm
• Interfaces de control: LAN, RS232
• Refrigeración: Enfriado por aire-agua en circuito cerrado (usando enfriador externo)
• Tamaño de la unidad (A × L × H): 551 × 400 × 162 mm
• Tamaño de la fuente de alimentación (A × L × H): 483 × 390 × 140 mm
• Longitud del umbilical: 0.5 m
• Temperatura de la sala de operaciones: 18–27 °C
• Humedad relativa: 20–80% (sin condensación)
• Requisitos de energía: 100–240 V AC, monofásico, 50/60 Hz
• Consumo de energía: < 2 kW

Notas adicionales

• El láser debe estar conectado a la electricidad principal en todo momento. Si se desconecta por más de una hora, se requiere un período de calentamiento de unas pocas horas antes de encenderlo.
