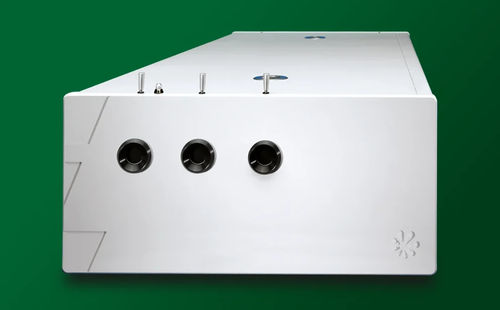

Sistema láser de nanosegundo PhotoSonus T

Q switchsintonizablede laboratorio

El PhotoSonus T es un láser ajustable de sobremesa de alta energía diseñado para la imagen fotoacústica, particularmente cuando se requiere una gran profundidad de imagen de la muestra. Esta versión de escritorio de una fuente de láser ajustable de alta energía está optimizada para la imagen de grandes volúmenes de tejido e integra un oscilador paramétrico óptico de nanosegundos y un láser Nd:YAG conmutado por Q en una carcasa compacta.

Características

• Ajuste de longitud de onda automatizado y sin intervención de 330 a 2600 nm
• Amplio rango de ajuste de señal OPO de 660 a 1320 nm
• Hasta 230 mJ en el rango 660–2600 nm, 35 mJ en el rango 330–660 nm
• Ancho de línea estrecho en todo el rango de ajuste
• Duración de pulso de 3 a 5 ns
• Control remoto a través de teclado o PC
• Puerto de salida separado para el haz de 532 nm; salida para 1064 nm opcional
• Monitoreo de energía de la bomba OPO
• Cambio rápido de longitud de onda en todos los rangos de señal o idler

Aplicaciones

• Imagen fotoacústica
• Fotólisis de destello
• Fotobiología
• Detección remota
• Espectroscopía no lineal

Descripción
Están disponibles tres modelos con diferentes valores de energía de pulso de salida y tasas de repetición, siendo el modelo más potente el que entrega más de 230 mJ de energía de pulso. El láser mantiene un ancho de línea estrecho (<10 cm⁻¹) en casi todo el rango de ajuste, lo que lo hace adecuado para diversas aplicaciones de espectroscopía. El sistema se controla de forma remota a través de un teclado o PC utilizando los controladores LabVIEW™ suministrados, y el panel remoto cuenta con una pantalla retroiluminada para facilitar su uso incluso con gafas de seguridad láser. El mantenimiento es sencillo y rentable, con reemplazo de lámpara de flash posible sin desalineación ni pérdida de rendimiento. El sistema de monitoreo de energía de la bomba OPO ayuda a prolongar la vida útil de los componentes ópticos.

Beneficios

• Alta energía de pulso (hasta 230 mJ) es muy beneficiosa para aplicaciones de imagen fotoacústica
• Resolución de ajuste superior (1–2 cm⁻¹) permite grabación de espectros de alta calidad
• Alto nivel de integración ahorra espacio en el laboratorio
• Reemplazo de lámpara de flash sin desalineación reduce los costos de mantenimiento
• Diseño y fabricación interna de sistemas completos, incluidos los láseres de bomba, garantiza un servicio de garantía y post-garantía confiable y suministro de piezas de repuesto
• Múltiples interfaces de control: USB, RS232, LAN y WLAN opcionales para fácil integración
• Opciones de atenuador y acoplamiento de haz de fibra para configuraciones experimentales versátiles

Opciones

• -SH: Generador de segunda armónica eficiente para el rango 330–660 nm
• -ER: Rango de señal OPO extendido (solo para modelo T+)
• -FBC: Salida acoplada a haz de fibra
• -ATTN: Atenuador de energía de pulso
• -H: Salida adicional para longitud de onda de bomba de 1064 nm
• -EM: Medidor de energía OPO
• -AW: Fuente de alimentación refrigerada por aire-agua

Especificaciones

• Ajuste de longitud de onda: 330–2600 nm (automatizado)
• Rango de señal OPO: 660–1320 nm (T-10, T-20), 660–1064 nm (T+)
• Rango de idler OPO: 1065–2600 nm (todos los modelos)
• SH (opcional): 330–660 nm (T-10, T-20), 330–530 nm (T+)
• Energía de pulso máxima: OPO: 150 mJ (T-10), 130 mJ (T-20), 230 mJ (T+); SH: 25 mJ (T-10), 21 mJ (T-20), 35 mJ (T+)
• Ancho de línea: <15 cm⁻¹
• Resolución de ajuste: 1 cm⁻¹ (señal/idler), 2 cm⁻¹ (SH)
• Duración de pulso: 3–5 ns (OPO), 4–6 ns (láser de bomba)
• Diámetro de haz típico: 7 mm (T-10, T-20), 9 mm (T+)
• Divergencia de haz típica: <2 mrad (OPO), <0.6 mrad (láser de bomba)
• Polarización: Haz de señal horizontal, haces de idler y SH verticales
• Longitud de onda de bomba: 532 nm
• Estabilidad de energía de pulso (DesvEst): <2.5%
• Tasa de repetición de pulso: 10 Hz (T-10, T+), 20 Hz (T-20)
• Tamaño de la unidad (A × L × H): 456 × 821 × 270 mm
• Tamaño de la fuente de alimentación (A × L × H): 330 × 490 × 585 mm
• Longitud del umbilical: 2.5 m
• Consumo de agua (máx 20 °C): <10 l/min
• Temperatura ambiente: 18–27 °C
• Humedad relativa: 20–80% (sin condensación)
• Requisitos de energía: 200–240 VAC, monofásico, 50/60 Hz
• Consumo de energía: <1.5 kVA (T-10), <2.5 kVA (T-20, T+)
• Limpieza: no peor que ISO Clase 9

Nota

• El láser debe permanecer conectado a la electricidad principal en todo momento. Si se desconecta por más de una hora, se requiere un período de calentamiento de varias horas antes de encenderlo.
