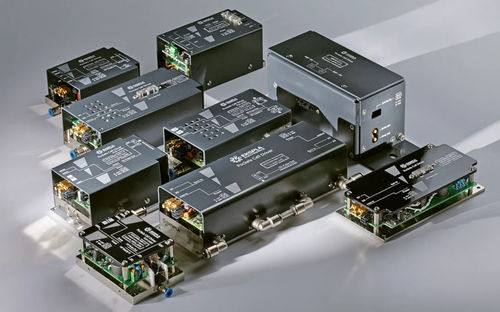

Controlador de células de Pockel PCD & HV

Controladores de células Pockels de alta frecuencia de repetición y alto voltaje con fuentes de alimentación de bajo consumo, diseñados para un rendimiento óptimo con células Pockels de BBO, RTP, KD*P, KTP, LiNbO3 y CdTe. Estos excitadores proporcionan impulsos de salida de alta tensión de hasta 9,8 kV, velocidades de repetición de hasta 6 MHz, tiempos de subida del impulso eléctrico tan cortos como 5,5 ns, duraciones mínimas de impulso tan bajas como 0 ns y duraciones máximas de impulso sin límite. Todas las especificaciones se miden con una carga de 6 pF. Características

• Ritmos de repetición de HV de hasta 6 MHz
• Amplitud de impulso de salida de HV de hasta 9,8 kV
• Tiempos de subida/bajada de HV eléctrica típicamente tan bajos como 5.5 ns.5 ns con carga de 6pF
• Duración de los impulsos de HV desde 0 ns hasta el infinito
• Modulación de la amplitud de los impulsos de salida de HV independientes
• Diseñado para BBO, RTP, KD*P, KTP, LiNbO3, CdTe Células Pockels
• Fuentes de alimentación HV complementarias para cada versión de excitador
• Los excitadores pueden adaptarse para satisfacer con precisión las necesidades de los clientes OEM
• Rápidos plazos de entrega entre las fases de consulta, creación de prototipos y fabricación de grandes volúmenes

Aplicaciones

• Láseres industriales micromecanizado, soldadura y corte
• Láseres médicos oftalmología, dermatología y cirugía
• Láseres científicos investigación de la fusión, espectroscopia y física de alta energía

Descripción Los controladores de células Pockels, también conocidos como conmutadores rápidos de alta tensión, están diseñados para cargar y descargar la capacitancia de las células Pockels, que forman parte integral de los moduladores electroópticos (EOM) utilizados para la selección de impulsos, el bloqueo de modo, el volcado de cavidades y la conmutación q de los láseres de estado sólido. Los drivers para células Pockels de Ekspla son óptimos para células Pockels de BBO, RTP, KD*P, KTP, LiNbO3 y CdTe. Los drivers requieren una entrada de alimentación HV normalmente igual a la salida HV del driver (excepto para la serie PCD-FAM, que permite la modulación de amplitud de cada pulso de salida mediante entrada de tensión analógica). Se suministran fuentes de alimentación de AT complementarias para cada versión. Para clientes OEM de gran volumen, los excitadores pueden adaptarse eliminando componentes excesivos para optimizar los parámetros, el coste y el tamaño. Rendimiento

• La forma típica del pulso de salida, el frente ascendente y el frente descendente se ilustran en los gráficos de rendimiento.

Especificaciones de los controladores de célula Pockels

• Amplitud de impulso de VH, máx.: hasta 9,8 kV (depende del modelo)
• Tasa de repetición de VH, máx.: hasta 6 MHz (depende del modelo)
• Tiempos de subida/caída de impulso de VH, mín.: tan bajo como 5,5 ns.5 ns (depende del modelo)
• Duración de impulsos de HV, mín.: tan baja como 0 ns (depende del modelo)
• Extensión de la duración de impulsos de HV hasta el infinito: disponible en determinados modelos
• Modulación de la amplitud de impulsos de HV individuales: disponible en la serie PCD-FAM
• Pausa mínima entre impulsos de HV: tan baja como 25 ns (depende del modelo)
• Retardo de impulsos de HV: 25-45 ns (depende del modelo)
• Variación de impulsos de HV: < 100 ps
• Requisitos de alimentación (etapa de potencia): U_{HV PS in} (V) = U_{driver out} (V), P_PS in (W) - ver configuraciones
• Necesidades de alimentación (etapa de control): 24 V
• Cantidad de impulsos de entrada de disparo externo: 1 ó 2
• Necesidad de duración del impulso de disparo: > 20 ns
• Requerimiento de amplitud de impulso de disparo: 3.5-5 V (entrada de 50 Ω)
• Requisito de tiempo de subida y bajada del pulso de disparo: < 10 ns
• Gama de tensión de modulación: 0.1-4,9 V (serie PCD-FAM)
• Capacitancia de la carga (célula de Pockels): típicamente ≤ 6 pF
• Longitud de los cables a la carga (célula de Pockels), máx: 10 cm
• Método de refrigeración: conductiva, por agua, o sin refrigeración (ver configuraciones)
• Temperatura ambiente de funcionamiento/placa base: ≤ 35°C
• Pines de salida HV: 2 unidades para cables de AT incluidas por defecto; cables de AT entre el excitador y la célula Pockels no incluidos
• Cables de entrada de AT y cables de control: incluidos por defecto
• Fuente de alimentación de AT: fuentes de alimentación de AT complementarias disponibles
• Adaptador CAN-USB (para fuente de alimentación de AT): opcional

Tabla de selección de modelos

• Múltiples modelos disponibles, incluidas las series PCD-UHR, 2PCD-UHR, PCD-UHRS, PCD-UHV y PCD-FAM, cada una con frecuencias de repetición, amplitudes de impulso de salida, tiempos de subida/bajada, rangos de duración de impulso, consumo de energía, métodos de refrigeración y dimensiones específicos.

Especificaciones de las fuentes de alimentación de alto voltaje

• Fuentes de alimentación de alto voltaje disponibles en caja y con bastidor abierto (PCB)
• Potencia de salida: de 5 W a 400 W (según el modelo)
• Opciones de salida de alto voltaje: hasta ±4,4 kV (según el modelo)
• Las dimensiones varían según el modelo

Esquema de codificación de modelos PCD

• En la documentación encontrará un esquema de codificación detallado para la selección de modelos.

Características / Especificaciones técnicas

• Pulsos de salida de alta tensión de hasta 9,8 kV
• Tasa de repetición de hasta 6 MHz
• Tiempos de subida de los pulsos eléctricos tan cortos como 5.5 ns
• Duración mínima de los impulsos tan baja como 0 ns
• Duración máxima de los impulsos sin límite
• Modulación de la amplitud de los impulsos de salida HV independientes (serie PCD-FAM)
• Diseñado para BBO, RTP, KD*P, KTP, LiNbO3, CdTe Pockels cells
• Fuentes de alimentación HV complementarias para cada versión de driver
• Personalizable para requisitos OEM
• Temperatura de funcionamiento: ≤ 35°C
• Refrigeración: conductiva, por agua o sin refrigeración (en función del modelo)
• Fuente de alimentación: 24 V (control), alimentación HV coincide con la tensión de salida
• Capacitancia de la carga: típicamente ≤ 6 pF
• Disparo: 1 ó 2 impulsos de entrada, >20 ns de duración, 3,5-5 V de amplitud
