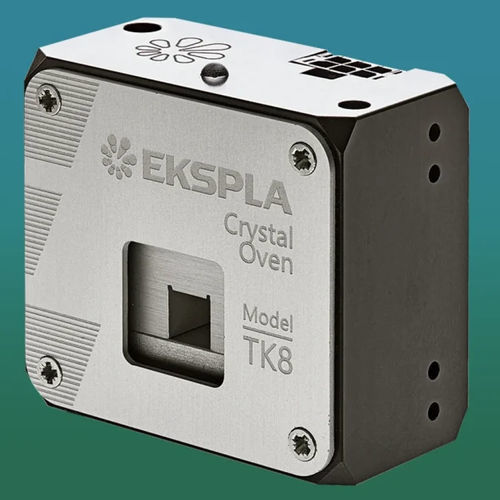

Horno de análisis TK8

de crecimiento de cristala medidade alta temperatura

El TK8 es un horno de cristales no lineales equipado con un termocontrolador integrado, diseñado para un control preciso de la temperatura de cristales no lineales desde la temperatura ambiente hasta 80 °C. Este dispositivo es adecuado para una amplia gama de cristales no lineales, incluidos KTP, LBO, CLBO, BBO, KDP, DKDP y LiNbO3, y se utiliza para aplicaciones de conversión de frecuencia como SHG, THG, OPO, SFG y DFG. El TK8 asegura un emparejamiento de fase eficiente, mitiga la absorción de agua y previene picos de absorción en cristales no lineales. Acomoda cristales con aperturas de hasta 15×15 mm y longitudes de hasta 20 mm, mientras que las variantes TK8L y TK8XL están diseñadas para cristales de hasta 30 mm y 50 mm de largo, respectivamente. Cada horno está específicamente adaptado para un tamaño de apertura de cristal dado y no puede acomodar cristales de diferentes tamaños. La temperatura puede preajustarse en fábrica o ser configurada por el usuario a través del convertidor CAN-USB y el software de Ekspla. El horno puede operar en modos autónomo o de tiempo presente. Se pueden fabricar versiones personalizadas para cristales con aperturas de hasta 60×60 mm o más.

Características

• Termocontrolador interno
• Aperturas de cristal personalizadas de hasta 60 x 60 mm o más
• Operación a alta temperatura (hasta 80 °C)
• Alta precisión (±0,5 °C)
• Control digital a través de interfaz CAN

Aplicaciones

• Conversión de frecuencia de un haz láser para SHG, THG, OPO, SFG y DFG

Características / Especificaciones Técnicas

• Rango de temperatura: Desde la temperatura ambiente hasta 80 °C
• Dimensiones máximas del cristal: TK8: 15×15×20 mm; TK8L: 15×15×30 mm; TK8XL: 15×15×50 mm
• Paso de ajuste de temperatura: 0,01 °C
• Precisión: ±0,5 °C
• Estabilidad a largo plazo: ±0,05 °C
• Interfaces de control: CAN
• Voltaje de suministro: 12–24 V
• Consumo de energía: <6 W (TK8, TK8L), <9 W (TK8XL)
• Dimensiones (An×Al×Pr): TK8: 48×44×26 mm; TK8L: 48×44×36 mm; TK8XL: 48×44×56 mm
• Posición del centro del cristal sobre la almohadilla: 16 mm
• Accesorios: Fuente de alimentación de pared (incluida por defecto), adaptador CAN-USB de Ekspla (incluido a pedido), etapa de montaje H1 (incluida a pedido)
