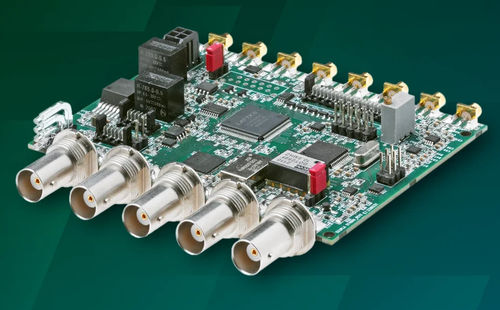

Generador de retardo SY4000

digitalde laboratorio

El SY4000 es un generador de retardo digital diseñado para crear hasta 8 secuencias de pulsos de salida retardados, sincronizados con precisión con un reloj interno o externo. Se utiliza principalmente para la sincronización y el control de componentes láser como controladores AOM, controladores de celda de Pockels, controladores de diodos láser, controladores de lámparas de destello, fotodetectores y sistemas de adquisición de datos. Están disponibles versiones encapsuladas y OEM, siendo la versión encapsulada adecuada para uso en laboratorio y la versión OEM ideal para integración. El dispositivo ofrece múltiples opciones de comunicación, incluyendo RS232, USB, LAN, WLAN y CAN, y viene con software de configuración fácil de usar y fuente de alimentación interna.

Características

• 8 canales de salida independientes
• Reloj interno ultraestable 0.2 ppm
• Control preciso de retardo/ancho de pulso en el rango de 2 ns a 150 ms
• Resolución de tiempo de 25 ps
• Sincronización de alta precisión (bloqueo) con tren de pulsos externo
• Jitter < 30 ps
• Salida DAC/AWG
• Salidas de 50 Ω (6 salidas) y diferenciales (8 salidas) presentes
• Divisor de frecuencia / Ráfaga (activado por software y hardware) / Puerta / Disparo único
• Comunicaciones: versión OEM – CAN BUS; versión encapsulada – LAN, WIFI (opcional), RS232, USB (VCP) – a través de REST API o DLL

Aplicaciones

• Lasers fs, ps & ns bloqueados en modo y conmutados Q
• Activación de un sistema de adquisición de datos
• Generador de pulsos de propósito general
• Fuente de reloj del sistema precisa
• Conversión de tren de pulsos láser en fuente de reloj limpia
• Todas las funciones anteriores a la vez

Funciones destacadas

• Bloqueo a una fuente de reloj externa (por ejemplo, tren de pulsos de fotodiodo) para activación bloqueada en fase
• Control de tasa de activación y circuito limitador para proteger componentes láser
• Salidas simples y diferenciales
• Cambio instantáneo entre dos configuraciones en bloques de retardo, controlado por contador de ráfaga, entrada de puerta, divisor de frecuencia o comandos de software
• Salida de pulso de sincronización de bajo jitter para sistemas de adquisición de alta velocidad (por ejemplo, activación de cámara streak), jitter típico de 3–5 ps
• Multiplexor controlable por software para monitorear señales de salida
• Salida de reloj: frecuencia 1:1, 1:2
• Hasta 4 salidas de pulsos pueden combinarse usando lógica OR, AND, NOT
• Salida DAC para controlar dispositivos como paso AOM

Características / Especificaciones técnicas

• Modelo: SY4000
• Modos de canal: Disparo único, ráfaga, normal, ciclo de trabajo, divisor de frecuencia
• Rango de retardo: 0 a 150 ms
• Retardo negativo: -150 ms
• Ancho de pulso: 2 ns a 150 ms
• Resolución: 25 ps
• Precisión: 25 ps + 0.000001 × retardo
• Base de tiempo: 100 MHz, 0.2 ppm
• Jitter: < 30 ps
• Modo ráfaga: 1 a 65535
• Nivel de salida: 2.5 V, 4 V
• Impedancia: 50 Ω
• Tasa de subida: 1.5 V/ns
• Modo generador interno: Ciclo de trabajo
• Tasa interna: 50 ns a 100 seg
• Resolución interna: 10 ns o 300 ps
• Precisión interna: 5 ns + 0.000001 × período
• Jitter interno: 100 ps RMS
• Tasa de entrada (disparador externo): DC a 20 MHz
• Umbral de entrada: 1.3 V
• Nivel de entrada: LVTTL, TTL
• Pendiente de entrada: ascendente
• Jitter de entrada: < 100 ps RMS
• Retardo de entrada: < 13 ns; < 70 ns
• Interfaces de control (OEM): CAN por defecto; RS232, USB, LAN, WLAN con tarjeta adicional
• Interfaces de control (encapsulado): CAN, RS232, USB, LAN, WLAN
• Fuente de alimentación (OEM): 12 V DC, 500 mA
• Fuente de alimentación (encapsulado): 90–264 V, 50–60 Hz
• Dimensiones (OEM): 100 × 77 × 20 mm
• Dimensiones (encapsulado): 105 × 86 × 85 mm
• Accesorios: Adaptador CAN-USB, tarjeta de comunicación, cables de alimentación incluidos
