Manilla para aparato 11-56 series

de puertade poliamida reforzada con fibra de vidrioen U

Nombre del producto

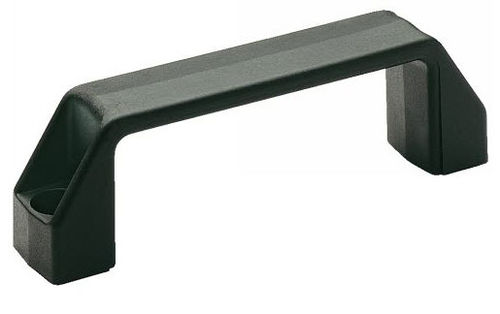

Asa en U para armario - alesada, tecnopolímero

Definición
Una asa en U es un componente mecánico utilizado para accionar, levantar o mover objetos como puertas, escotillas y equipos industriales.

Material

• Tecnopolímero (poliamida reforzada con fibra de vidrio), negro, acabado mate — modelos 11-560, 11-562, 11-563.
• Poliamida autoextinguible certificada UL 94 V-0 — modelo 11-565.
• Poliamida antiestática (ESD) — modelo 11-566.
• Tecnopolímero a base de polipropileno reforzado con fibra de vidrio — modelo 11-561.

Versiones
Disponible en varias versiones para diferentes necesidades de montaje y entorno:

• Base en poliamida con fijación mediante tornillos de cabeza avellanada, tornillos hexagonales o tornillos con cabeza de vaso (CHC).
• Versión poliamida UL 94 V-0 autoextinguible con fijación mediante tornillos CHC.
• Versión poliamida antiestática (ESD) con fijación mediante tornillos CHC.
• Versión en polipropileno reforzado con fijación mediante tornillos CHC.

Rango dimensional
Longitud l2 disponible de 93,5 mm a 235 mm con altura h1 correspondiente de 38 mm a 54 mm.

Uso y prestaciones

• Diseñada para maniobrar y manipular puertas, escotillas y diversos objetos en instalaciones industriales.
• Las versiones en poliamida resisten temperaturas de -30°C a +150°C.
• Las referencias en polipropileno (a partir de 11-561) son aptas de 0°C a +100°C.
• La construcción en tecnopolímero ofrece ligereza, buena resistencia y larga durabilidad.
• Las asas presentan flexibilidad controlada bajo cargas elevadas para mejorar el confort de agarre.
• Amplias opciones de fijación y rango dimensional que permiten su instalación en estructuras ligeras o pesadas.

Bajo pedido
Otros colores disponibles para el modelo 11-560: RAL 3000 (Rojo), RAL 2004 (Naranja), RAL 7031 (Gris).

Documentos disponibles

• Ficha de producto: Poignée étrier technopolymère alésée 11-56 (Pdf)
• Fichas técnicas de materiales plásticos
• Ficha técnica familia: Asas en U

Especificaciones técnicas

• Serie / modelo: 11-56
• Denominación: Asa en U para armario, alesada
• Materiales: poliamida reforzada con fibra de vidrio, poliamida UL 94 V-0, poliamida ESD, polipropileno reforzado con fibra de vidrio
• Opciones de fijación: tornillos CHC, tornillos avellanados, tornillos hexagonales
• Rango de temperatura: poliamida -30°C a +150°C; polipropileno 0°C a +100°C
• Rango de longitudes (l2): 93,5 mm a 235 mm
• Altura (h1): 38 mm a 54 mm
• Acabados: negro mate estándar; colores RAL específicos bajo pedido (modelo 11-560)
• Ejemplo de pedido: 11-560-94
• Certificados / características: UL 94 V-0 (11-565), antiestático ESD (11-566)
