Manilla tubular 11-52 series

de tirode puertapara paneles delanteros

Definición

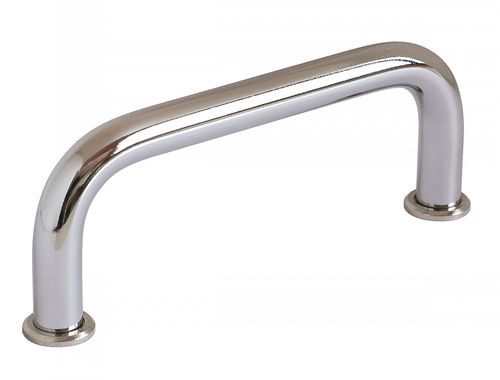

Un tirador en U estrecho (tirador en U para mobiliario) diseñado para accionar, levantar o mover objetos como puertas, tapas y cajones. La forma en U proporciona buen agarre y manejo seguro.

Materiales

• Acero cromado
• Acero bruñido
• Acero con recubrimiento negro (RAL 9005)
• Acero inoxidable: AISI 303 (mate o pulido), AISI 304 (mate o pulido), AISI 316L

Entrega y montaje
Los tiradores en U estrechos con diámetros d1 = 8 mm y d1 = 10 mm se suministran con dos arandelas de apoyo en acero cincado o inox para garantizar la estabilidad en el montaje y durante el uso.

Versiones disponibles

• Acero: cromado, bruñido o recubierto negro
• Acero inoxidable: AISI 303, AISI 304 (mate o pulido), AISI 316L

Rango dimensional
Agujeros de fijación disponibles M4 a M6 y distancias entre ejes (l1) de 55 mm a 300 mm, según referencia.

Aplicaciones / Uso
Idóneo para montaje en puertas de mobiliario, cajones, tapas u otros objetos que requieran manipulación manual. Las versiones de pequeño diámetro se entregan con dos arandelas de apoyo para mejorar la estabilidad y la fiabilidad del montaje.

Notas
Corresponde a la norma GN 425.

Características / especificaciones técnicas

• Serie / referencia: 11-52
• Tipo de tirador: tirador en U para mobiliario, estrecho
• Materiales: acero (cromado, bruñido, recubierto negro), acero inoxidable (AISI 303, AISI 304, AISI 316L)
• Diámetros (d1): 8, 10, 12, 16 mm
• Opciones de rosca de fijación (d2): M4, M5, M6
• Distancias entre ejes disponibles (l1): 55 a 300 mm (varios pasos por referencia)
• Otras dimensiones (h1, h2, r1): varias según referencia
• Arandelas: suministradas para d1 = 8 y 10 (acero cincado o inox)
• Stock / plazo de entrega: depende de la variante (disponible o 7 días)
• Cumplimiento de norma: corresponde a GN 425
