Manilla para aparato 11-51 series

de puertade aluminioen U

Producto

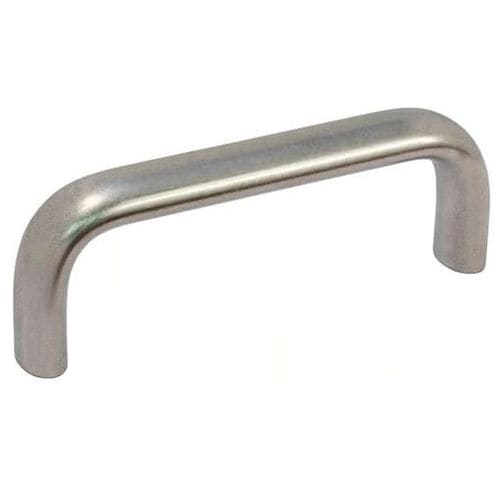

• Asa en U para armario en aluminio para maniobrar, levantar o mover objetos, puertas y escotillas.

Definición
Un asa en U es un componente mecánico que permite maniobrar, levantar o mover cualquier objeto, puerta o escotilla. La forma oval proporciona un agarre natural.

Material
- Fabricada en perfil de aluminio extruido (AlMgSi0,5 F13). Acabados: mate, recubierto (negro RAL 9005, rojo RAL 3000, gris plateado RAL 9006) o anodizado.

Versiones / Acabados

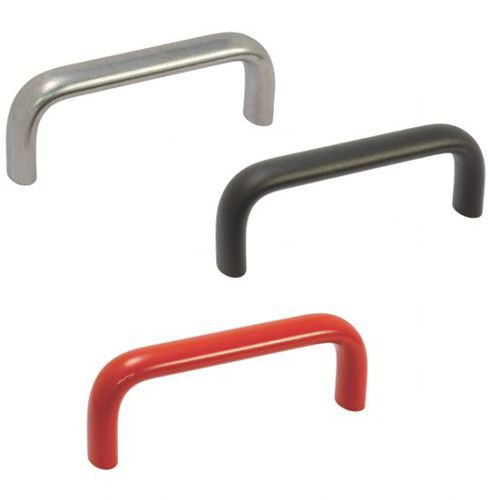

- Acabados disponibles: mate, anodizado, recubierto negro, recubierto rojo, recubierto gris plateado.

Rango dimensional y variantes
- Roscas disponibles (d1): M6 o M8. Longitudes (l2) disponibles: 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 mm. Anchura del cuerpo / sección (l1): 20 mm o 26 mm. Otras cotas (h1, h2, r1, l3) según referencia.

Aplicación
- Para montaje en instalaciones que requieran maniobrar u abrir puertas y escotillas. El amplio rango de longitudes se adapta a muchos montajes industriales. La forma oval garantiza un agarre natural y seguro. Diseño abierto sin ángulos cerrados para facilitar la limpieza. Construcción en aluminio: asa ligera y duradera.

Bajo pedido
- Colores de recubrimiento no estándar.
- Dimensiones personalizadas.

Ficheros
- Fichas técnicas y documentos de producto disponibles en PDF.

Ejemplo de pedido / referencia
Ejemplo de referencia: 11-511-20-100 (otras variantes según acabado y longitud).

Conformidad
Cumple las normas GN 565 / GN 564.

Características / especificaciones técnicas

• Material: perfil de aluminio extruido AlMgSi0,5 F13.
• Acabados: mate, anodizado, recubierto negro (RAL 9005), recubierto rojo (RAL 3000), recubierto gris plateado (RAL 9006).
• Roscas disponibles (d1): M6 o M8.
• Anchura de cuerpo / sección (l1): 20 mm o 26 mm.
• Longitudes l2 disponibles: 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 mm.
• Espesor / l3: 13 mm o 17 mm.
• Alturas h1 observadas: 49, 51, 55, 57 mm.
• h2 mínimo observado: 10 mm o 12 mm.
• Radios r1 observados: 13 mm o 17 mm.
• Ejemplos de referencias internas: 11-511-20-100, 11-511-20-112, 11-511-20-117, etc.
• Ergonomía: forma oval para agarre natural y seguro.
