Rosca moleteada 17-11 series

de aluminiode acero inoxidable

Producto

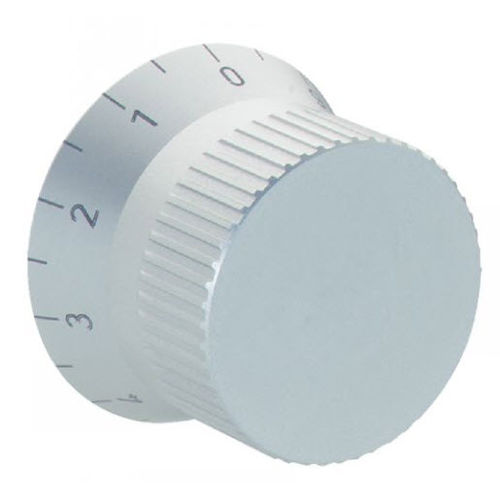

Vernier moleteado en aluminio, modelo 17-11, disponible en varias versiones (neutro, graduación estándar o 1 indicador con flecha).

Materiales y acabados

• Cuerpo: Aluminio anodizado.
• Tornillo de presión: Acero inoxidable.

Versiones disponibles

• Neutro
• Graduación estándar (20 graduaciones 0–9)
• 1 indicador con flecha

Ejemplo de pedido
Referencia-d2 (H8): 17-110-27-6

Variantes / Referencias (extracto)
17-110-27-6, 17-110-34-6, 17-110-34-8, 17-110-42-8, 17-110-42-10, 17-111-27-6, 17-111-34-6, 17-111-34-8, 17-111-42-8, 17-111-42-10, 17-112-27-6, 17-112-34-6, 17-112-34-8, 17-112-42-8, 17-112-42-10

Documentos relacionados
Ficha técnica en PDF y tolerancias generales (documentación técnica disponible por modelo).

Observaciones
Cumple la norma GN 723.4. Archivos CAD disponibles para las variantes.

Características técnicas / Especificaciones

• Material: Aluminio anodizado.
• Fijación: Tornillo de presión en acero inoxidable.
• Formas / graduación: Neutro; Graduación estándar (20 graduaciones 0–9); 1 indicador con flecha.
• Diámetros disponibles (d1): 27 mm, 34 mm, 42 mm.
• Agujeros / ajustes (d2): 6 mm, 8 mm, 10 mm (D2 H8).
• Otras cotas (según variante): d3 ≈ 23.5 / 29.5 / 37.5 mm; d4 ≈ 33.5 / 41 / 49.5 mm.
• Roscas / paso (d5): M4, M5.
• Longitudes y cotas l1..l6 (ejemplos por referencia): l1 ≈ 25.5 / 29.5 / 33.5 mm; l2 ≈ 7.5 / 9.5 / 11.5 mm; l3 ≈ 23.5 / 26.5 / 30.5 mm; l4 ≈ 7.5 / 9.5 / 11.5 mm; l5 ≈ 10.5 / 13.5 / 15.5 mm; l6 ≈ 12.5 / 13 / 15 mm.
• Norma de correspondencia: GN 723.4 (referencia en la ficha del producto).
