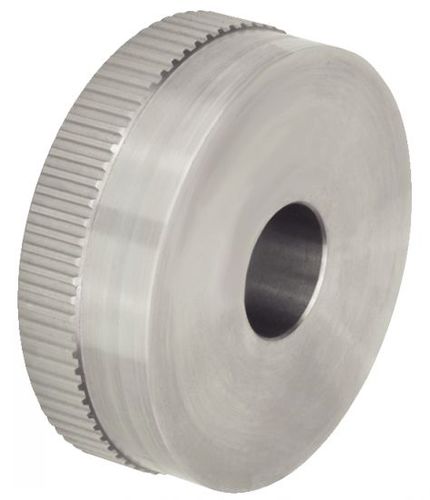

Botón de mando moleteado 17-08 series

Nombre del producto
Anillo de escala canelado en acero (Modelo: 17-08) - Maurin Composants

Descripción corta
Anillo vernier canelado en acero. Disponible en acero torneado (sin graduación) o en acero cromado mate (con graduación). Provisto con ranura fresada. Elementos de bloqueo: anillo de bloqueo de goma y anillo de fricción de poliamida según versión.

Características

• Material: acero torneado (sin graduación) o acero cromado mate (con graduación)
• Ranura fresada para montaje
• Anillo de bloqueo de goma
• Anillo de fricción de poliamida (opcional)
• Graduación estándar: 100 divisiones, 10 marcas de 0° a 90° (ref. 100-1-1-0-90/10)
• Graduaciones especiales disponibles bajo pedido

Variantes / Presentación visual

• Acero torneado: sin graduación
• Acero cromado mate: con graduación estándar
• Versiones con o sin anillo de fricción según la referencia

Ejemplo de pedido
EJEMPLO DE PEDIDO: Referencia-d2 (H7) 17-081-30-12

Notas
Producto conforme a la norma GN 164.

Especificaciones técnicas

• Modelo / Denominación: 17-08 (anillo de escala)
• Diámetros exteriores disponibles (d1): 30, 40, 50, 60 mm
• Diámetros del taladro (d2, H7): 12, 14, 16, 18, 20 mm
• Valores típicos d3 (mm): 31,7 ; 41,3 ; 51,8 ; 61,4
• Ejemplos de tolerancias d4: valores mostrados por referencia (p. ej. 12 con tolerancias -0,02 / -0,05 mm)
• Versiones: sin graduación / con graduación estándar
• Anillo de fricción: con o sin según referencia
• Detalle de graduación estándar: 100 divisiones, 10 marcas 0°–90° (ref. 100-1-1-0-90/10)
• Ejecuciones especiales: graduaciones no estándar disponibles a petición
