Anillo de giro intermitente rotativo 17-02 series

Nombre del producto
ANILLO DE ESCALA ACERO (Modelo: 17-02)

Descripción general

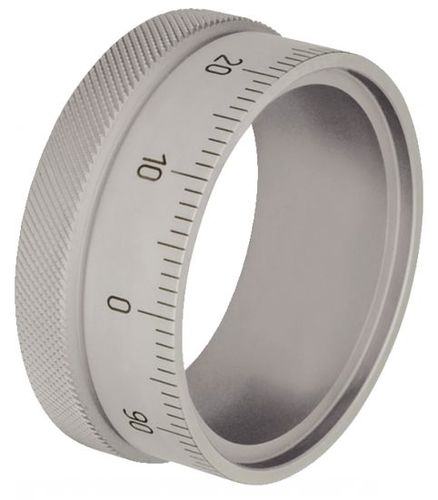

Anillo de vernier en acero con acabado cromado mate y contorno rectificado. Graduación estándar: 100 divisiones con 10 marcadores de 0 a 90° (ref. 100-1-1-0-90/10). Disponible en versión neutra (sin graduación) o con graduación estándar.

Uso
Se utiliza para componer un vernier completo en combinación con 1 anillo 17-02, 2 casquillos 17-04 y 3 láminas muelle 17-06.

Bajo pedido / Versiones especiales

• Graduaciones no estándar fabricadas según el plano suministrado por el cliente o el fabricante (graduaciones especiales bajo pedido).

Archivos / Datos disponibles
Folleto técnico en PDF, ejemplo de graduación vernier en PDF, tolerancias ISO generales en PDF y archivo 3D CAD disponibles para descarga.

Referencias disponibles y dimensiones principales
Ref; Versión; d1 (mm); d2 (mm); d3 (H7) (mm); d4 (mm); l1 (mm); l2 (mm)
17-021-30; Neutra; 30; 27; 24; 33; 16; 23,7
17-021-40; Neutra; 40; 36; 32; 43; 16; 23,7
17-021-60; Neutra; 60; 55; 50; 63; 16; 25,7
17-021-80; Neutra; 80; 75; 68; 83; 16; 25,7
17-022-30; Graduación estándar; 30; 27; 24; 33; 16; 23,7
17-022-40; Graduación estándar; 40; 36; 32; 43; 16; 23,7
17-022-60; Graduación estándar; 60; 55; 50; 63; 16; 25,7
17-022-80; Graduación estándar; 80; 75; 68; 83; 16; 25,7

Notas
Se ajusta a GN 264. Las referencias en stock están marcadas con D (disponibilidad indicada en la página del producto).

Características / especificaciones técnicas

• Material: acero, acabado cromado mate.
• Contorno: rectificado.
• Graduación estándar: 100 divisiones, 10 marcadores 0–90° (ref. 100-1-1-0-90/10).
• Composición de un vernier completo: 1 x anillo 17-02 + 2 x casquillos 17-04 + 3 x láminas muelle 17-06.
• Versiones disponibles: neutra (sin graduación) o con graduación estándar; graduaciones personalizadas bajo pedido.
• Conforme a GN 264.
• Archivos CAD y documentos técnicos en PDF disponibles para descarga.
