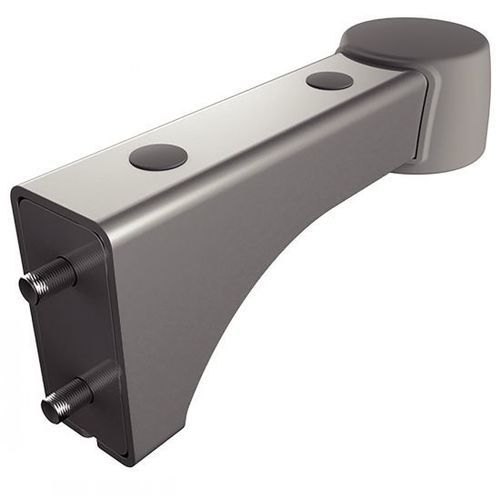

Sistema de brazo de soporte de aluminio 94-1500-8

de acero

Producto
Brazo soporte para rueda pivotante, modelo 94-150. Mejora la estabilidad y protege contra impactos; ligera curvatura que permite la rotación de la rueda pivotante a 360°.

Material

• Brazo soporte en acero, recubrimiento color aluminio.
• 1 tope en plástico TPE, 70 Shore A, gris (RAL 7042).
• 2 tornillos ISO 7380 - M8x16 en acero zincado.
• 1 tornillo DIN 7991 - M12x25 en acero zincado.
• 2 tapones de plástico gris (RAL 7042).

Uso
El brazo soporte mejora la estabilidad y protege contra impactos para ruedas pivotantes; permite la rotación de las ruedas a 360°.

Montaje
El brazo soporte puede montarse lateralmente, transversalmente o frontalmente. Para montaje frontal, el agujero central del perfil debe tener rosca M8.

Ejemplo de pedido
Referencia: 94-1500-8

Disponibilidad / Precio
Disponibilidad (referencia 94-1500-8): 4 a 8 días.
Precio indicado en el sitio: NC

Características / especificaciones técnicas

• Serie / Modelo: 94-150
• Función: Brazo soporte para rueda pivotante (rotación 360°)
• Material: Acero, recubrimiento color aluminio
• Tope: 1 x TPE 70 Shore A, gris (RAL 7042)
• Tornillería suministrada: 2 x ISO 7380 M8x16 (acero zincado), 1 x DIN 7991 M12x25 (acero zincado)
• Tapones: 2 tapones de plástico gris (RAL 7042)
• Montaje: lateral, transversal o frontal (rosca M8 requerida para montaje frontal)
• Referencia de ejemplo proveedor: 94-1500-8
• Disponibilidad indicada: 4 a 8 días
• Precio indicado: NC
• Forma: I
• Ranura: 8
• d1 (mm): 64
• d2: M12
• d3: M8
• l1 (mm): 202
• l2 (mm): 40
• l3 (mm): 170
• l4 (mm): 50
• l5 (mm): 35
• l6 (mm): 185
• l7 (mm): 12
• h1 (mm): 80
• h2 (mm): 45
• h3 (mm): 32
• h4 (mm): 28
• h5 (mm): 40
• h6 (mm): 20
