Elemento de fijación para perfiles de aluminio 94-200 series

de acero zincadodobleen ángulo recto

Definición

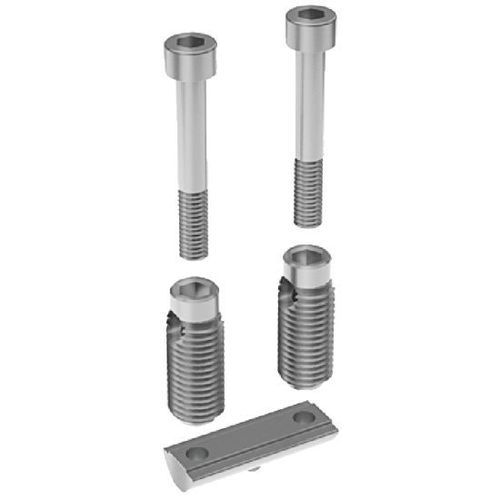

La fijación automática doble es un accesorio compuesto por 2 casquillos autotrepantes, 2 tornillos de cabeza cilíndrica con hexágono interior y una barra doble, diseñado para ensamblar dos perfiles de aluminio en ángulo recto de forma rápida y segura.

Material

• Acero galvanizado.

Versiones

• Versión doble: para conexión a 90° de perfiles de aluminio de forma I.
• También disponible: modelo simple (acero o inoxidable) para conexión a 90° de perfiles B o I, y conector automático para unión extremo a extremo.

Rango dimensional
Compatible con perfiles que tienen una ranura de 8 mm.

Uso

• Permite un montaje rápido y seguro de dos perfiles de aluminio a 90°.
• No requiere preparación ni taladrado previo gracias al roscado autotrepante de los casquillos.

Montaje

• Atornillar los casquillos autotrepantes en dos ranuras opuestas del primer perfil desde el extremo que quedará apoyado en el segundo perfil.
• Deslizar la barra doble en la ranura del segundo perfil en el punto de conexión.
• Insertar los tornillos en los casquillos y apretar sobre la barra doble para ensamblar los dos perfiles.

Otras versiones disponibles

• Fijación automática simple en acero o inox (serie 94-200).
• Conector automático para unión extremo a extremo en acero o inox (serie 94-202).

Ejemplo de pedido
EXAMPLE OF ORDER: 94-2003-8-40

Especificaciones técnicas

• Serie: 94-200
• Denominación comercial: Fijación automática (doble)
• Función: Ensamblaje a 90° de perfiles de aluminio (forma I)
• Material: Acero galvanizado
• Ranura compatible: 8 mm
• Referencias ejemplo: 94-2003-8-40; 94-2003-8-80; 94-2004-8-40; 94-2004-8-80
• Forma de perfil compatible: I (versiones estándar / ESD según referencia)
• Tamaño de perfil (mm): 40 o 80 (según referencia)
• d1 (mm): 12 (según referencia)
• l1 (mm): 31 (según referencia)
• l2 (mm): 26.4 o 66.4 (según referencia)
• s1 (mm): 5
• s2 (mm): 6
• Tornillos suministrados: M6x40
• Uso típico: montaje rápido de estructuras en perfiles de aluminio sin preparación mecánica.
• Variantes y atributos ejemplo:
  • 94-2003-8-40 — Standard, Forma I, Ranura 8, Perfil 40, d1 = 12 mm, l1 = 31 mm, l2 = 26.4 mm, s1 = 5 mm, s2 = 6 mm, Tornillos M6x40.
  • 94-2003-8-80 — Standard, Forma I, Ranura 8, Perfil 80, d1 = 12 mm, l1 = 31 mm, l2 = 66.4 mm, s1 = 5 mm, s2 = 6 mm, Tornillos M6x40.
  • 94-2004-8-40 — ESD, Forma I, Ranura 8, Perfil 40, d1 = 12 mm, l1 = 31 mm, l2 = 26.4 mm, s1 = 5 mm, s2 = 6 mm, Tornillos M6x40.
  • 94-2004-8-80 — ESD, Forma I, Ranura 8, Perfil 80, d1 = 12 mm, l1 = 31 mm, l2 = 66.4 mm, s1 = 5 mm, s2 = 6 mm, Tornillos M6x40.
