Elemento de fijación para perfiles de aluminio 94-200 series

para perfiles de aluminiode acerode acero inoxidable

Definición

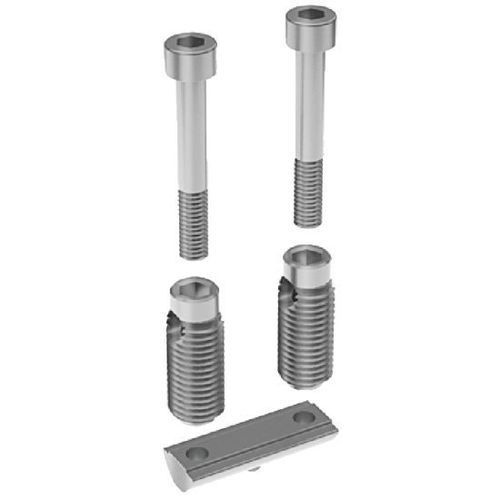

La fijación automática doble (serie 94-200) es un accesorio de ensamblaje compuesto por 2 casquillos autorroscantes, 2 tornillos de cabeza hexagonal y una barra conectora doble, diseñado para unir dos perfiles de aluminio a 90° de forma rápida y segura.

Material
- Acero zincado.

Versiones

• Versión doble: unión a 90° para perfiles de aluminio de forma I.
• Versión simple disponible (acero o inoxidable) para conexiones a 90° de perfiles de forma B o I.
• Existe variante para conexión extremo a extremo.

Rango dimensional
- Disponible para perfiles con ranura de 8 mm.

Aplicación
- Permite una unión sólida y rápida de dos perfiles de aluminio a 90°.
- No requiere perforación previa gracias a las roscas autorroscantes.

Montaje

• Atornillar los casquillos autorroscantes en dos ranuras opuestas del primer perfil desde el extremo que quedará en contacto con el segundo perfil.
• Deslizar la barra conectora doble en la ranura del segundo perfil en el punto de conexión.
• Insertar los tornillos en los casquillos y apretarlos sobre la barra conectora para ensamblar los dos perfiles.

Otras versiones disponibles
- Versiones en acero o inoxidable disponibles según configuración.
- Conectores automáticos para unión extremo a extremo disponibles.

Ejemplo de pedido
Ejemplo de pedido: Referencia 94-2003-8-40

Características / especificaciones técnicas

• Modelo / serie: 94-200
• Forma: I (doble)
• Ranura: 8 mm
• Material: Acero zincado
• Fijación: 2 casquillos autorroscantes + 2 tornillos de cabeza hexagonal + barra conectora doble
• Montaje: sin perforación previa (autorroscantes)
• Variantes disponibles (ejemplos):
• 94-2003-8-40 — Estándar — Perfil 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Tornillo M6x40 — Plazo aproximado: 4–8 días
• 94-2003-8-80 — Estándar — Perfil 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Tornillo M6x40 — Plazo aproximado: 4–8 días
• 94-2004-8-40 — ESD — Perfil 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Tornillo M6x40 — Plazo aproximado: 4–8 días
• 94-2004-8-80 — ESD — Perfil 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Tornillo M6x40 — Plazo aproximado: 4–8 días
