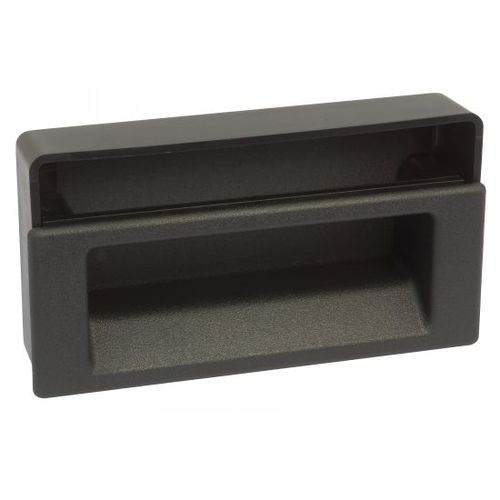

Manilla a ras 11-24 seriespara paneles delanterosde ABSde tornillo
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- a ras
- Aplicaciones
- para paneles delanteros
- Material
- de ABS
- Otras características
- de tornillo
Descripción
Presentación
Materiales
Uso
Montaje
Pedido
Documentación y CAO
Especificaciones técnicas
- Manilla embutida atornillable, modelo 11-24, diseñada para montaje en panel.
Materiales
- Manilla y jaula: ABS negro, acabado semimate.
- Tornillos: acero zincado brillante (cromado).
Uso
- Índice de inflamabilidad: UL94-HB o UL94-VO según la variante.
- Par máximo de apriete de los tornillos: 0,5 N·m.
- Temperatura de servicio: -50°C a +60°C.
Montaje
- Preparar el corte del panel según el esquema.
- Insertar la manilla embutida con la ranura hacia la parte superior de la abertura.
- Fijar la jaula a la manilla desde la parte trasera del panel.
Pedido
- Referencia de ejemplo: 11-240-18.
- Referencias disponibles: 11-240-18; 11-240-33; 11-240-48; 11-240-63; 11-245-18; 11-245-33.
Documentación y CAO
- Hoja de producto (PDF) disponible.
- Archivos CAD disponibles para cada referencia.
Especificaciones técnicas
- Modelo: 11-24; Serie: 11.
- Materiales: manilla y jaula en ABS negro (semimate); tornillos en acero zincado brillante.
- Inflamabilidad: UL94-HB o UL94-VO según variante.
- Par máximo de apriete: 0,5 N·m.
- Temperatura de funcionamiento: -50°C a +60°C.
- Montaje: embutido en panel; jaula fijada desde el posterior del panel.
- Referencia de pedido ejemplo: 11-240-18.
- Referencias disponibles y archivos CAD por variante.
