Manilla a ras 11-28 series

para paneles delanterosde poliamida reforzada con fibra de vidriofija

Producto
Serie 11-28 — asa empotrada para atornillar en paneles.

Material
- Tecnopolímero (poliamida reforzada con fibra de vidrio), acabado mate; disponible en negro (RAL 7021) o blanco (similar a RAL 9002).
- Resistente a disolventes, aceites, grasas y otros agentes químicos.

Uso / Condiciones de funcionamiento
- Rango de temperatura de funcionamiento: -30°C a +110°C.

Montaje
- Preparar el panel según la plantilla de taladrado.
- Eliminar todas las rebabas.
- Insertar la parte frontal del asa empotrada en el panel.
- Montar la parte trasera en la parte posterior del panel y presionar hasta que encaje completamente.
- Fijar con tornillos autorroscantes.

Apariencia / Variantes
- Opciones de color: Negro y Blanco.

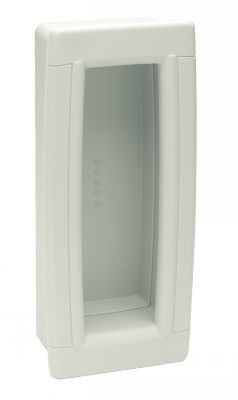

- Las imágenes del producto muestran el asa empotrada en tecnopolímero en blanco o negro.

Ejemplo de pedido / Referencias
EJEMPLO DE PEDIDO: Referencia 11-281-130 (Negro)
EJEMPLO DE PEDIDO: Referencia 11-283-130 (Blanco)

Características / especificaciones técnicas

• Serie de modelo: 11-28
• Nombre comercial: Asa empotrada
• Material: Poliamida reforzada con fibra de vidrio (tecnopolímero), mate
• Colores: Negro (RAL 7021), Blanco (similar a RAL 9002)
• Temperatura de funcionamiento: -30°C a +110°C
• Montaje: Fijar con tornillos autorroscantes tras insertar las partes frontal y trasera en el panel
• Referencias disponibles (ejemplos): 11-281-130 (Negro), 11-283-130 (Blanco)
• Dimensiones típicas: l1 = 130 mm; l2 = 100 mm; l3 = 124 mm; l4 = 59 mm; l5 = 48 mm; l6 = 31 mm; l7 = 41 mm; h1 = 29.5 mm; h2 = 3 mm; h3 = 1 a 5 mm
• Fuerzas funcionales: F1 = 3500 N; F2 = 3500 N
• CAD / Archivo 3D: archivo CAD 3D disponible (ver documentación del producto)
• Documento técnico disponible: ficha técnica PDF del modelo 11-28
