Manilla a ras 11-22 series

avellanadapara paneles delanterosde ABS

Nombre del producto / Serie

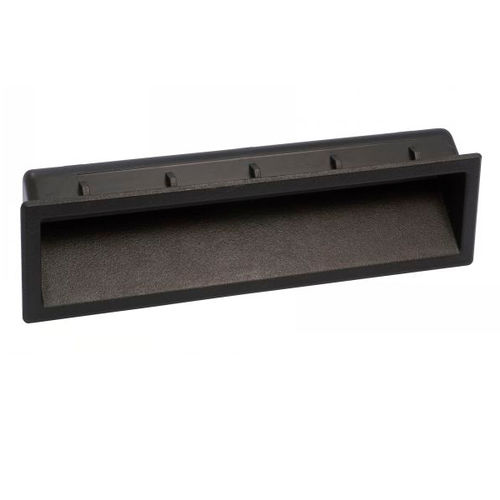

Manilla empotrada a clip — Serie 11 (Modelo 11-22).

Denominación comercial
Manilla empotrada a clip (manilla encastrada / de embutir).

Material
ABS, negro, acabado semimate.

Uso / Condiciones de funcionamiento

• Índice de inflamabilidad: UL94-HB o UL94-VO (según referencia).
• Rango de temperatura: -50°C a +60°C.

Instrucciones de montaje

• Prepare el hueco en el panel según el esquema.
• Introduzca el borde superior de la abertura bajo la parte superior de la manilla.
• Encaje la parte inferior mediante un movimiento basculante hasta el bloqueo.

Pedido / Variantes
Ejemplo de pedido: Referencia-l2 11-220-14-82.
Referencias / variantes disponibles:

• 11-220-14-82
• 11-220-14-127
• 11-220-18-82
• 11-220-18-127
• 11-220-21-82
• 11-220-21-127
• 11-220-25-82
• 11-220-25-127
• 11-225-14-82
• 11-225-14-127
• 11-225-18-82
• 11-225-18-127
• 11-225-21-82
• 11-225-21-127
• 11-225-25-82
• 11-225-25-127

Disponibilidad y precio

• Indicadores de disponibilidad por referencia (ej.: D = en stock; algunas variantes: 6 a 8 días).
• Precio indicado como NC (no comunicado) en la tabla de producto.

Archivos / Documentación
Ficha técnica y PDF del producto disponibles para descarga (PDF específico del producto presente).

Especificaciones técnicas

• Material: ABS (negro, semimate).
• Inflamabilidad: UL94-HB o UL94-VO según referencia.
• Temperatura de uso: de -50°C a +60°C.
• Tamaños L2 disponibles (espesor de panel / dimensión interna): 82 mm o 127 mm según referencia.
• Datos dimensionales típicos en la tabla de producto: l1 ~1.0 / 1.4 / 1.8 / 2.1 mm; l2 82 o 127 mm; l3 = 35.8 mm; l4 = 25.5 mm; l5 = 5 mm; l6 = 17 mm; l7 = 1.8 mm; h1 = 40 mm; r1 = 1 mm; r2 (máx) = 1.5 mm.
• Indicadores de rendimiento mecánico (ejemplos): F1 ≈ 1800 N, F2 ≈ 450 N (valores según referencia).
• Principio de montaje: encaje / fijación por clip en el hueco preparado del panel.
