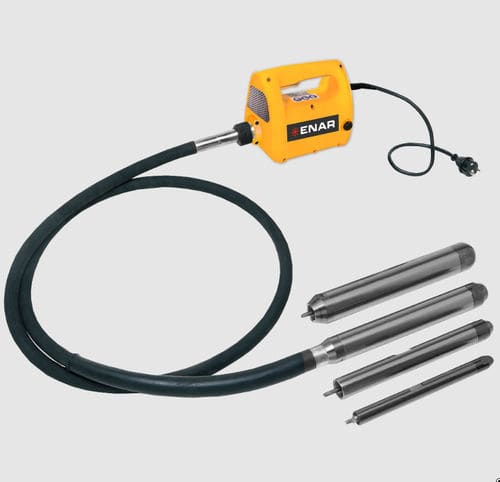

Vibrador accionado por motor AVMU series

eléctricorotativopara piezas de hormigón

Resumen
El AVMU es un vibrador eléctrico portátil monofásico diseñado para obras que exigen gran movilidad y manejo sencillo. Es adecuado para la compactación de hormigón en cimientos, muros, pilares y otros elementos estructurales en proyectos de reforma o de pequeña y mediana escala.

Transmisión TAX
La transmisión TAX está indicada para agujas AX de mayor diámetro. Incorpora refuerzo de malla y una tira interior de acero; los extremos están recauchutados y reforzados para una conexión duradera con la aguja.

• Refuerzo de malla y tira interior de acero
• Extremos recauchutados y reforzados

Transmisión TAXE
La transmisión TAXE está pensada para tamaños pequeños de aguja (AX25 y AX32) y aporta protección adicional en la unión con la aguja.

Aguja AX (Poker AX)
La aguja AX es una aguja excéntrica sobredimensionada con punta de acero endurecido, diseñada para una vibración eficaz del hormigón. Dispone de cuatro rodamientos lubricados con aceite y doble reten para limitar la entrada de agua.

• Cuatro rodamientos lubricados con aceite
• Doble reten para evitar la entrada de agua

Personalice AVMU

• Motor AVMU: modelos disponibles AVMU 230V y AVMU 115V
• Opciones de transmisión (TAX / TAXE): longitudes de 0,6 m hasta 6 m; tipo TAX o TAXE
• Agujas AX: AX 25, AX 32, AX 40, AX 45, AX 48, AX 58

Características técnicas — Motor AVMU
AVMU 230V | AVMU 115V
DIMENSIONES: 354 x 150 x 205 mm | 354 x 150 x 205 mm
FRECUENCIA: 50‑60 Hz | 50‑60 Hz
POTENCIA: 2.300 W | 1.800 W
REVOLUCIONES (r.p.m): 18.000 | 18.000
TENSIÓN: 230 V | 115 V
PESO: 5 kg | 5 kg

Características técnicas — Transmisión TAX (resumen)
TAXE 0,6 | TAX 1 | TAXE 1 | TAX 1,5 | TAXE 1,5 | TAX 2 | TAXE 2 | TAX 3 | TAXE 3 | TAX 4 | TAXE 4 | TAX 5 | TAXE 5 | TAX 6 | TAXE 6
AGUJA ASOCIADA: AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32
LONGITUD: 0,6 m | 1 m | 1 m | 1,5 m | 1,5 m | 2 m | 2 m | 3 m | 3 m | 4 m | 4 m | 5 m | 5 m | 6 m | 6 m
TIPO DE TRANSMISIÓN: TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE
PESO: 2,6 kg | 3 kg | 3 kg | 3,5 kg | 3,5 kg | 4 kg | 4 kg | 5 kg | 5 kg | 6 kg | 6 kg | 7 kg | 7 kg | 8 kg | 8 kg

Características técnicas — Aguja AX (resumen)
AX 25 | AX 32 | AX 40 | AX 45 | AX 48 | AX 58
TRANSMISIÓN ASOCIADA: TAXE‑TDXE | TAXE‑TDXE | TAX‑TDX | TBX‑TDX | TAX‑TDX | TAX‑TDX
DIÁMETRO: 25 mm | 32 mm | 40 mm | 45 mm | 48 mm | 58 mm
LONGITUD: 285 mm | 366 mm | 335 mm | 325 mm | 335 mm | 344 mm
m3/h: 10 | 14 | 17 | 25 | 28 | 35
REVOLUCIONES (r.p.m): 14.000 | 13.750 | 13.500 | 9.000 | 12.500 | 12.000
PESO: 0,8 kg | 1,7 kg | 2,2 kg | 3 kg | 3,2 kg | 4,5 kg

Aplicaciones
El AVMU está indicado para la vibración del hormigón cuando se requiere movilidad y manejo sencillo: cimientos, muros, pilares y elementos estructurales en reformas o en obras de pequeña y mediana escala. Diseño compacto, correa de transporte e interruptor integrado para uso en zonas de difícil acceso.

Características / Especificaciones técnicas

• Vibrador de hormigón eléctrico portátil, monofásico
• Peso del motor: 5 kg
• Potencia motor: 2.300 W (230 V) / 1.800 W (115 V)
• Revoluciones motor: 18.000 r.p.m.
• Dimensiones motor: 354 x 150 x 205 mm
• Frecuencia: 50‑60 Hz
• Diámetros de aguja disponibles: 25, 32, 40, 45, 48, 58 mm
• Longitudes de transmisión: 0,6 m, 1 m, 1,5 m, 2 m, 3 m, 4 m, 5 m, 6 m
• Tipos de transmisión: TAX (aguja grande) y TAXE (aguja pequeña)
• Protecciones: refuerzo en cable, carcasa de alta resistencia, extremos recauchutados
• Mantenimiento: escobillas fácilmente reemplazables y sistema de desconexión automática
• Filtro de aire trasero para protección del motor
