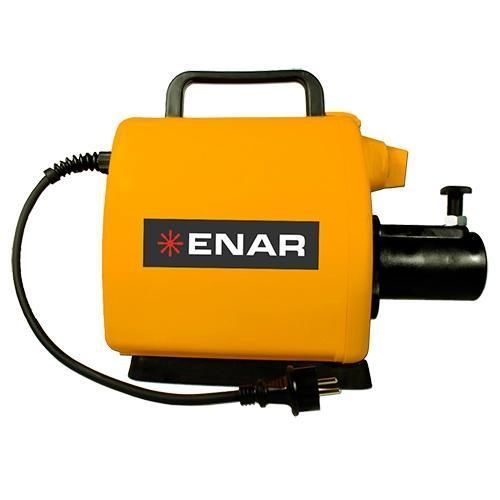

Motor monofásico VPA-H series

trifásico115 Vcon embrague

Resumen
El VPA-H es un motor vibrador eléctrico diseñado para accionar agujas pendulares y el sistema TNR-H en obras que demandan potencia y adaptabilidad. Disponible en versiones monofásica y trifásica, admite varias combinaciones de diámetro de aguja y longitud de transmisión.

Características principales

• Motor trifásico con embrague (también disponible en monofásico).
• Doble aislamiento eléctrico.
• Diseño apto para uso intensivo en obra.
• Carcasa protectora contra impactos y salpicaduras; limpieza sencilla.
• Bajo requerimiento de mantenimiento.

Gama ANR / TNR — aspectos destacados

• Frecuencia de giro del eje: 3.000 r.p.m.
• Sistema pendular: hasta 12.000 v.p.m. en la punta de la aguja.
• Compatible con unidades de potencia eléctricas, diésel y gasolina (según configuración).

Aplicaciones
Solución de accionamiento para agujas pendulares utilizada en compactación de hormigón y vibrado de encofrados en obras, indicada para contratistas, empresas de alquiler y plantas de prefabricados que requieren intercambiabilidad y rendimiento constante.

Beneficios

• DURABILIDAD: motorización dimensionada para ciclos de trabajo prolongados.
• VERSATILIDAD: múltiples tensiones y combinaciones de aguja/transmisión.
• CARCASA PROTECTORA: reduce el tiempo de inactividad al proteger el motor frente a impactos y salpicaduras de hormigón.
• BAJO MANTENIMIENTO: escasa necesidad de repuestos o intervenciones periódicas.

Tabla técnica - Motor VPA-H
VPAM-H 230V | VPAME-H 115V
DIMENSIONES: 440 x 190 x 340 mm | 440 x 190 x 340 mm
FRECUENCIA: 50 Hz | 50 Hz
POTENCIA: 1,5 cv | 1,5 cv
MODELO: VPAM-H 230V | VPAME-H 115V
REVOLUCIONES (r.p.m): 3000 | 3000
VOLTAJE: 230V ~ 1 | 115V ~ 1
PESO: 12 kg | 12 kg

Tabla técnica - TNR-H + ANR
Variantes: TNR-H 6-25 + ANR 25 | TNR-H 6-38 + ANR 38 | TNR-H 6-48 + ANR 48 | TNR-H 6-58 + ANR 58 | TNR-H 6-70 + ANR 70 | TNR-H 4-25 + ANR 25 | TNR-H 4-38 + ANR 38 | TNR-H 4-58 + ANR 58 | TNR-D 4-70 + ANR 70
DIÁMETRO: 25 mm | 38 mm | 48 mm | 58 mm | 70 mm | 25 mm | 38 mm | 58 mm | 70 mm
LONGITUD: 6 m | 6 m | 6 m | 6 m | 6 m | 4 m | 4 m | 4 m | 4 m

Especificaciones técnicas

• Dimensiones del motor: 440 x 190 x 340 mm.
• Frecuencia: 50 Hz.
• Potencia: 1,5 cv.
• Revoluciones motor: 3.000 r.p.m.
• Voltajes disponibles: 230V ~ 1 y 115V ~ 1.
• Peso del motor: 12 kg.
• Rotación del eje: 3.000 r.p.m.; sistema pendular: hasta 12.000 v.p.m. en la punta de la aguja.
• Diámetros TNR-H + ANR: 25, 38, 48, 58, 70 mm; longitudes: 4 m y 6 m.
