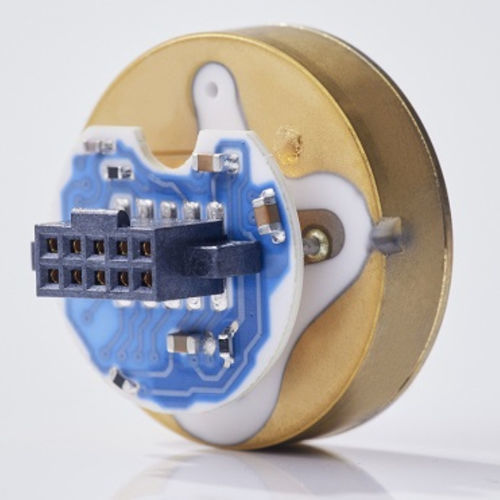

Célula de carga de compresión Ceracore USC30

de tipo botóncapacitivadigital

Descripción del producto
La celda de medida cerámica capacitiva Ceracore USC30 se utiliza como elemento sensor en dispositivos de medida de presión y conjuntos específicos para clientes de Endress+Hauser. Proporciona una plataforma de medida estable y configurable para el control de procesos en una amplia gama de medios y condiciones.

Ceracore USC30 en resumen

• Conexión activa por soldadura metálica patentada entre el elemento base del sensor y la membrana.
• Listo para usar: preconfigurado en fábrica (atenuación, turn-down, rango de medida), linearizado y compensado en temperatura.
• Rangos estandarizados de 0 … 100 mbar a 0 … 100 bar.
• Opciones de salida: analógica (ratiométrica, absoluta), digital (SPI, UART) o combinada.
• Cerámica de alta pureza (99,9 % Al2O3) para neutralidad química y resistencia a medios.
• Configuración personalizable según la aplicación.

Características principales

• Diámetro exterior: 17,5 mm.
• Rangos de medida estándar 0 … 100 mbar a 0 … 100 bar.
• Conexión patentada por soldadura activa metálica entre el elemento base y la membrana.
• Recubrimiento metálico del elemento base del sensor para reducir la sensibilidad a la instalación.
• Cerámica de alta pureza (99,9 % Al2O3); célula de medida seca (sin aceite); resistente al vacío.
• Alta resistencia a sobrecargas; salida linearizada y compensada en temperatura.

Interfaces de comunicación

• Señal de salida analógica
  • Ratiométrica
  • Absoluta
• Señal de salida digital
  • SPI
  • UART
• Las salidas digitales y analógicas pueden combinarse.
• Salida de conmutación.
• Salida de temperatura.

Configuración específica para la aplicación

• Sensor preconfigurado en fábrica (atenuación, turn-down, rango de medida, etc.).
• Tasa de medida ajustable para optimizar resolución y consumo energético.
• Posibilidad de configuración por parte del cliente.
• Salida posible de señales de presión y temperatura.
• Consumo < 1,6 mA.

Seguridad

• Célula de medida autocomprobada para mayor seguridad.
• Comunicación mediante protocolos seguros.
• Menor sensibilidad a la instalación.
• Aprobaciones disponibles, p. ej. ATEX.
• Cumple RoHS; materiales listados por la FDA.

Más información
Documentación técnica (TI) y folletos del producto disponibles para el USC30.

Especificaciones técnicas

• Modelo: Ceracore USC30; diámetro exterior 17,5 mm.
• Rangos de medida: 0 … 100 mbar a 0 … 100 bar (rangos estandarizados).
• Tecnología del sensor: celda de medida cerámica capacitiva, cerámica de alta pureza (99,9 % Al2O3).
• Construcción: conexión patentada por soldadura activa metálica entre el elemento base y la membrana; recubrimiento metálico para reducir la sensibilidad a la instalación.
• Funcionamiento: célula de medida seca (sin aceite), resistente al vacío, alta resistencia a sobrecargas.
• Salida: linearizada y compensada en temperatura; analógica (ratiométrica, absoluta), digital (SPI, UART), salidas combinadas; salida de conmutación; salida de temperatura.
• Configuración: preconfigurada en fábrica (atenuación, turn-down, rango de medida), configurable por el cliente; tasa de medida ajustable.
• Consumo: < 1,6 mA.
• Aprobaciones y conformidad: ATEX (ejemplo), RoHS, materiales listados por la FDA.
