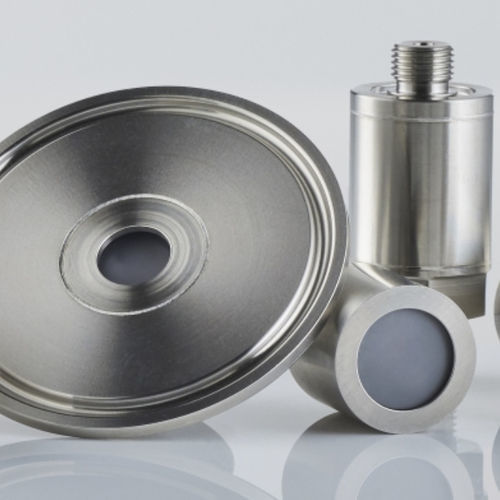

Transductor de presión capacitivo Ceracore UTC30

de cerámicadigitalanalógico

Descripción breve
Aproveche la célula de medida cerámica en su transductor de presión personalizado. El sensor cerámico puede combinarse con electrónica personalizada, forma de carcasa, conexión de proceso y conexión eléctrica. El diseño modular permite crear una primera configuración mediante un configurador y posteriormente desarrollar el transductor final junto con el fabricante.

Ceracore UTC30 en resumen

• Tamaño reducido
  La célula cerámica puede integrarse en transductores de presión con dimensiones compactas (diámetro a partir de 22 mm).
• Intervalos de medida estandarizados
  Intervalos de 100 mbar a 100 bar que proporcionan una aplicabilidad flexible.
• Alta resistencia a sobrecargas
  Apto para aplicaciones que requieren alta resistencia a sobrecargas.
• Excelente estabilidad a largo plazo
  La cerámica de alta pureza (99,9 % Al2O3) hace que el sensor sea altamente resistente y químicamente neutro frente a diversos medios de proceso.
• Comunicación versátil
  Señales de salida: analógica (tensión o corriente) y digital (SPI, UART).
• Diseño modular
  La célula de medida puede combinarse con diseños de carcasa específicos del cliente.

Aplicación
Transductor de presión para la medición de presión de medios líquidos y gaseosos.

Características
Sensor cerámico capacitivo en seco fabricado en cerámica de alta pureza (99,9 % Al2O3), basado en la célula de medida USC30.

Ventajas

• Alta resistencia a sobrecargas
• Excelente estabilidad a largo plazo
• Alta resistencia a la corrosión
• Intervalos absolutos y relativos de 0…0,1 bar a 0…100 bar
• Efectos de montaje reducidos mediante AVT optimizado
• Procesos de fabricación automatizados
• Ajuste de fábrica del cero y la ganancia
• Tooling kits: paquetes de software preconfigurados y kits electrónicos para una integración rápida y sencilla en sistemas de clientes

Adaptación al proceso
Elección entre variantes de conexión de proceso comunes (incluida ejecución higiénica) y diferentes juntas. Sistema abierto y modular que permite la variación de la parte trasera del módulo y versiones aptas para encapsulado. La forma externa del transductor es libremente diseñable para que el transductor terminado encaje en el producto del cliente.

Conexión eléctrica
Diversas opciones de conexión (conector/cable) y selección de señales de salida: salida de tensión o corriente así como señales digitales (SPI, UART). Salidas opcionales de temperatura y conmutación.

Rango de presión
Rangos de presión de 100 mbar a 100 bar para presión absoluta o relativa. Numerosos rangos estandarizados dentro de 100 bar disponibles. Rangos personalizados ajustables. El rendimiento de la célula se adapta a las exigencias de la aplicación.

Opcional
Certificación de componente ATEX/IECEx, idoneidad para aplicaciones higiénicas así como para aplicaciones sujetas a verificación y MID. Posibilidad de selección de protocolos de ensayo finales, certificados y documentación adicional.

Información adicional
Folleto: Sensores y componentes personalizados (PDF). Información técnica y hojas de datos disponibles.

Características / Especificaciones técnicas

• Base de modelo: Ceracore UTC30 (basado en la célula USC30)
• Principio de medida: Seco, capacitivo
• Material de la célula: Cerámica de alta pureza (99,9 % Al2O3)
• Rangos: 0…0,1 bar a 0…100 bar (absoluto y relativo)
• Rangos estándar: 100 mbar a 100 bar (varios rangos preconfigurados disponibles)
• Forma mecánica: Integración compacta posible (diámetro a partir de 22 mm)
• Comunicación / salida: Analógica (tensión, corriente), Digital (SPI, UART)
• Salidas opcionales: Salida de temperatura y conmutación
• Conexiones de proceso: Todas las variantes comunes, incluidas ejecuciones higiénicas y diferentes juntas
• Certificaciones: ATEX / IECEx posible; apto para aplicaciones higiénicas, sujetas a verificación y MID
• Calibración: Ajuste de fábrica del cero y la ganancia
• Ventajas del producto: Alta resistencia a sobrecargas, excelente estabilidad a largo plazo, alta resistencia a la corrosión
• Suministro / Integración: Célula modular, tooling kits (software, kits electrónicos) para integración
