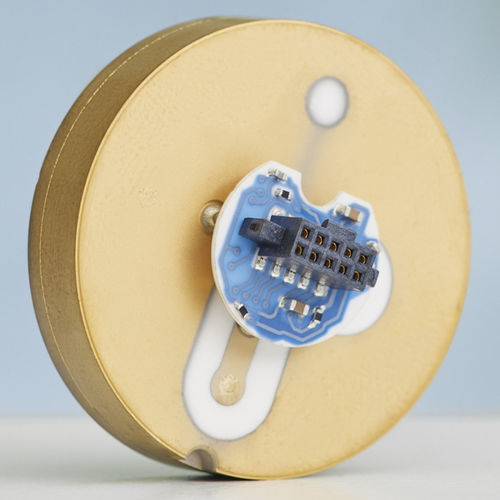

Célula de carga de compresión Ceracore USC70

tipo vigacapacitivadigital

Descripción general
Como núcleo de los manómetros, la célula de medida cerámica capacitiva Ceracore garantiza un control de procesos rentable, fiable y seguro en millones de manómetros Endress+Hauser y en aplicaciones específicas para clientes. La célula Ceracore ofrece un rendimiento sobresaliente, adaptaciones flexibles a la aplicación y configuración específica para medidas seguras y estabilidad a largo plazo.

Ceracore USC70 en resumen

• Diámetro exterior: 32,4 mm
• Rangos de medida estandarizados de 0 … 100 mbar a 0 … 40 bar
• Conexión activa soldada metálica patentada entre el elemento base del sensor y la membrana
• Revestimiento metálico del elemento base para mejorar la compatibilidad EMC y reducir la sensibilidad a la instalación
• Fabricada en cerámica de alta pureza (99,9% Al2O3) para una excelente resistencia química
• Diseño seco (sin aceite para la transmisión de presión) — resistente al vacío
• Alta resistencia a sobrecargas
• Salida linealizada y compensada en temperatura

Características clave

• Tecnología patentada – Conexión activa soldada metálica del elemento base y la membrana
• Lista para su uso – Preajustada en fábrica (atenuación, turn-down, rango de medida), linealizada y compensada en temperatura
• Rangos de medida estandarizados – De 100 mbar a 40 bar para una amplia aplicabilidad
• Comunicación versátil – Salidas analógicas (ratiométrica, absoluta), digitales (SPI, UART) o combinadas
• Amplia compatibilidad química – Al2O3 99,9% resistente a numerosos medios de proceso
• Configuración por el cliente – Configurable según requisitos de la aplicación

Interfaces de comunicación

• Señal de salida analógica
  • Ratiométrica
  • Absoluta
• Señal de salida digital
  • SPI
  • UART
• Salida digital y analógica combinable
• Salida de conmutación
• Salida de temperatura

Configuración específica de la aplicación

• Sensor preconfigurado en fábrica (amortiguación, turn-down, rango de medida, linelización, compensación de temperatura)
• Tasa de muestreo ajustable para optimizar resolución y consumo de energía
• Configuración posible por parte del cliente
• Posible salida de señales de presión y temperatura
• Consumo de energía <1,6 mA

Seguridad

• Celda de medida autocomprobada para máxima seguridad
• Comunicación mediante protocolos seguros
• Aprobaciones: ATEX
• Conformidad: RoHS
• Materiales listados por la FDA

Especificaciones técnicas

• Modelo: Ceracore USC70
• Diámetro exterior: 32,4 mm
• Rangos de medida: estandarizados de 0 … 100 mbar a 0 … 40 bar
• Principio de medida: célula de medida cerámica capacitiva
• Material: cerámica de alta pureza (99,9% Al2O3)
• Construcción: célula de medida seca (sin aceite para la transmisión de presión) — resistente al vacío
• Tecnología de conexión: conexión activa soldada metálica patentada entre el elemento base y la membrana
• Elemento base del sensor: revestimiento metálico para mejor compatibilidad EMC y menor sensibilidad a la instalación
• Salida: salida de presión linealizada y compensada en temperatura; salida de temperatura opcional
• Salidas analógicas: ratiométrica, absoluta
• Salidas digitales: SPI, UART; digitales y analógicas combinables
• Otras salidas: salida de conmutación
• Preconfiguración de fábrica: amortiguación, turn-down, rango de medida, linealización y compensación térmica
• Tasa de muestreo ajustable (resolución / consumo)
• Consumo de energía: <1,6 mA
• Rendimiento: alta resistencia a sobrecargas
• Seguridad/aprobaciones: autoverificación, protocolos de comunicación seguros, aprobación ATEX, conformidad RoHS, materiales listados por la FDA
